液控單向閥是一類特殊的單向閥,它除了實現一般單向閥功能外,還可以根據需要由外部油壓控制,實現逆向流動。液控單向閥的閥芯通常為錐閥式。液控單向閥的安裝連接方式有管式、板式、法蘭式等。
液控單向閥有內泄式和外泄式兩種泄油方式,液控單向閥具有好的單向密封性能,在液壓系統中應用很廣,常用于執行元件需要較長時間保壓,鎖緊等情況下,也用于防止立式液壓缸停止時自動下滑及速度換接等回路中。液控單向閥典型結構、工作原理及元件外形如圖4-23所示。
圖4-23外泄式液控單向閥
如圖4-23（a）所示，當控制油口K無壓力油(pK=0)通入時,壓力油只能從由A流向B口,不能反向例流。如圖4-23(b)所示,若從控制油口K通入控制油壓pK時,即可推動控制活塞,將閥芯頂開,實現反向開啟,液流可從B口流向A口。
一、雙作用液壓缸結構及工作原理：

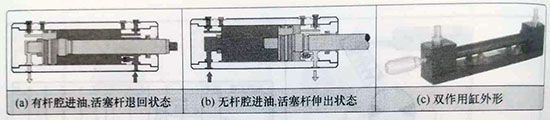

如圖4-24所示為常用單桿活塞缸結構原理及元件外形。
圖4-24雙作用活塞缸結構及外形
液壓缸的結構基本上由缸簡組件(缸簡、缸蓋、缸底)、活塞組件(活塞與活塞桿)、密封裝置(有活塞與缸筒、活塞桿與缸蓋的密封)、緩沖裝置和排氣裝置等五大部分組成。
如圖4-24(a)為有桿腔進油，無桿腔回油箱，有桿腔的壓力大于無桿腔的壓力，活塞桿在液壓力作用下退回；如圖4-24(b)所示為無桿腔進油，有桿腔回油箱，無桿腔的壓力大于有桿腔的壓力，活塞桿在液壓力的作用下伸出。
二、換向閥的結構、符號及元件：

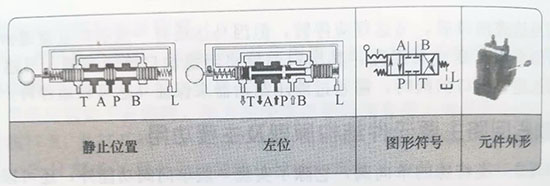

4/3手動換向閥結構、符號及元件外形如圖4-25所示，手柄左扳則閥芯右移，閥的油口P和A通，B和T通；手柄右扳則閥芯左移，閥的油口P和B通，A和T通；放開手柄，閥芯在彈簧的作用下自動回復中位(四個油口互不相通)。
圖4-25 4/3手動換向閥結構、符號及元件外形
