錯位是液壓缸故障的常見原因。畢竟，液壓缸是線性致動器，旨在在單個方向上傳遞力。因此，偏離工作負載中心線會在氣缸活塞，密封件，襯套和桿上施加側向應力。這些組件的設計不能承受這些力，因此它們將很快失效。因此，重要的是選擇正確的安裝方式，以使氣缸能夠執行所需的任務，同時最大程度地減少失準。氣缸安裝架有幾種類型，每種設計都可以實現不同的運動范圍或應對應用中遇到的不同力。
錯誤的安裝方式會增加磨損，導致氣缸短期內失效。選擇正確的安裝方式可避免側面載荷之類的問題，這些問題會導致過度的密封和軸承磨損，甚至使桿彎曲或束縛載荷?？紤]到這一點，以下是您的液壓缸可用的不同安裝方式類型。正確的液壓缸安裝方式可避免誤操作并最大程度地延長使用壽命。
一、法蘭安裝：
法蘭安裝座是一種將氣缸安裝在氣缸蓋本身上的方式。它基本上是一個平板，氣缸桿穿過該平板并固定。不涉及接頭或軸承，安裝座固定在氣缸的中心線。這樣，這種類型的安裝座提供了很高的強度和剛度，允許最大的動力傳遞，因為通過屈曲和樞轉幾乎沒有能量損失。這種安裝方式的不利之處在于，它沒有留出任何橫向移動的空間，并且非常不能承受未對準的情況。
法蘭安裝座是固定缸的絕佳選擇，因為它們可以在最小磨損的情況下傳遞牢固，剛性的線性力。但是，在放置氣缸時必須格外小心，以確?；钊麠U相對于工作負載的中心線正確對齊。
二、羊角支架：
十字形安裝座是樞軸安裝座，可讓圓柱體在單個運動范圍內旋轉。這種安裝架在需要氣缸在伸出和縮回期間通過弧形樞軸轉動的應用中很有用。這使其成為一種常見的安裝類型，尤其是對于諸如動臂等移動設備而言。一個安裝支架固定在氣缸桿的末端，并插入到U形夾中，在這里用鋼銷通過開口銷或卡環將其固定在適當的位置，從而形成樞轉接頭組件。
U形夾安裝架最常用于短沖程和中小缸徑氣缸。它們具有中心線安裝的優勢，但是由于它們僅允許一個范圍的運動，因此很容易受到側向載荷的影響。因此，U型夾安裝中經常使用球面軸承，以允許一定程度的不對準，以提高氣缸壽命。

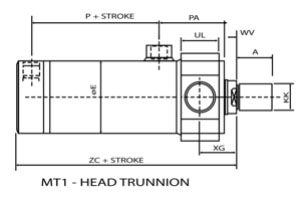

三、耳軸支架：
“ Trunnion ”一詞源自法語單詞“ Trognon ”，字面意思是“ Trunk”。這些是形成安裝點的圓柱狀突起，很像一棵樹的樹樁。耳軸式座架最初出現在您可能在老式木制戰艦上見過的重型加農炮上，在那里它們被用作安裝點，使加農炮可以上下旋轉。
因此，耳軸安裝座是樞軸安裝座類型，其特征是從圓柱體突出的耳軸銷。根據樣式的不同，這些耳軸銷可以沿著圓柱體放置在各個位置。在頭，帽和中間固定的耳軸上。耳軸安裝座還允許氣缸桿在伸展和縮回過程中穿過圓弧。它們比U形夾更堅固，更穩定，因此，與U形夾相比，耳軸圓柱體的運動更平穩，關節中的游隙也更少。
四、吊耳支架：
接線片安裝座是一種固定式安裝選件，具有從氣缸蓋和氣缸蓋加工或焊接到氣缸蓋和蓋子上的矩形凸耳。這種類型的安裝座具有出色的剛性和強度，但也遭受了其他固定氣缸安裝座所承受的不對中誤差。如果將氣瓶安裝在氣瓶工作量的中心線以外的地方（如側耳安裝一樣），則會引起更多問題。
側耳支架僅在一側安裝到機器上，并提供了相當堅固的支架，但是由于運動平面是偏移的，因此側耳氣缸在氣缸伸出時會產生扭矩效應。雖然當氣缸完全伸出時這種效果并不明顯，但隨著活塞縮回，結合力增加。因此，經常對用作側耳安裝架安裝點的機器部件進行加固，以抵抗重負荷和高沖擊條件下的彎曲，從而最大程度地減少側向負荷。
選擇正確的安裝方式可減少氣缸故障：
一方面，由未對準引起的側向載荷是迄今為止氣缸過早失效的主要原因。另一方面，好消息是，可以通過選擇正確的氣缸安裝點并確保正確的對準以消除磨損和磨損軸承和密封件的氣缸中心線帶來的側向載荷來最大程度地減少此類故障。
