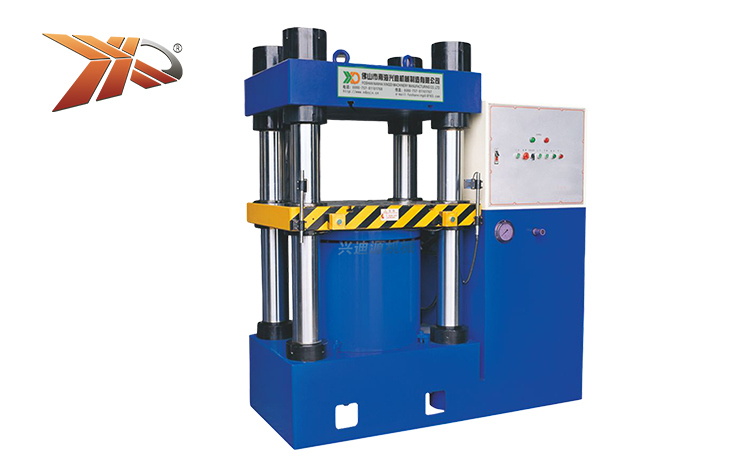

XD-Y33系列上移式四柱液壓機設備

XD-Y33系列上移式四柱液壓機設備采用高壓液體作為動力源，將主缸設置在設備的下側，采用子缸實現快速工作上升，回程依靠缸體自重，降低能量損耗，設備橫梁和缸體空載行程、導柱以及輸油管路較短，有效降低設備成本，整體強度高，抗載能力強。適合粉末冶金、五金工具等尺寸精度要求相對較低，噸位需求相對較大零件的加工制造。

該設備主要用于對金屬或非金屬材料或可塑性材料的整形、壓印、淺拉深、切邊、沖裁、彎曲、翻邊、壓裝、校正、壓制成形，也可用于塑性板材沖壓成形等。

XD-Y33系列上移式四柱液壓機設備性能與特點：
1）主缸設置在設備下側，主要采用柱塞缸的方式，采用子缸工作實現快速上升，回程下降靠主缸自重，降低能耗。輸油管路較短，結構緊湊、節省空間；
2）主缸設在下側的結構設置，有效降低設備的重心，設備整體穩定，振動減小，不需要單獨為設備設計地基，安裝方便，對工作環境要求低；
3）適用于豎直方向尺寸相對較小零件的成形，減小橫梁和缸體的空載行程，降低空程時間，同時縮短導柱以及輸油管路的長度；
4）采用三梁四柱式結構，梁板選用整體式實心鋼板，避免了焊接結構的焊接變形和應力變形，設備整體強度高，抗載能力強，工作精度高；
5）導向立柱和活塞桿采用45#優質碳素結構圓鋼材料，采用調質加表面中頻淬火熱處理，表面鍍硬鉻，鍍層厚度為0.04~0.06mm，并進行拋光處理，時期具有良好的耐磨性。
XD-Y33系列上移式四柱液壓機設備應用領域：

主要適用于家電、輕工、廚具用品、五金、汽車、首飾品、鞋、服裝及皮革、茶葉和粉末冶金等行業，如：汽車和摩托車配件、不銹鋼水槽、餐具、齒輪、覆膜、相架、紀念章、標牌、茶葉和藥材等產品。

XD-Y33系列上移式四柱液壓設備型號技術參數對照表
項目 單位 XD-Y33-100T XD-Y33-200T XD-Y33-300T XD-Y33-500T XD-Y33-600T XD-Y33-1000T XD-Y33-1500T
主缸公稱力 KN 1000 2000 3000 5000 6000 10000 15000
主缸液體最大工作壓力 MPa 20 20 20 20 20 21 22.6
主缸最大行程  mm 160 160 160 160 160 160 160
電機功率（可選伺服） KW 5.5 5.5 7.5 11 11 15 22
活動梁升降速度 快下 mm/s 120 120 130 120 120 120 100
工進 mm/s 5 5 5 5 4 0~4 0~3
回程 mm/s 120 120 130 120 120 120 150
工作臺有效面積  左右   mm 420 500 580 700 800 1000 1150
前后 mm 420 520 580 700 800 1000 1150
最大閉合高度 mm 350 400 450 450 450 550 700
工作臺離地面高度 mm 900 950 990 1100 1200 1400 1580
外形尺寸 mm 1000×950×1200 1100×1200×1400 1450×1200×1650 1500×1300×1800 1600×1400×1850 2400×1500×3100 2680×2000×3200
整機重量 T 2 2.8 3.5 6 8 18 26
