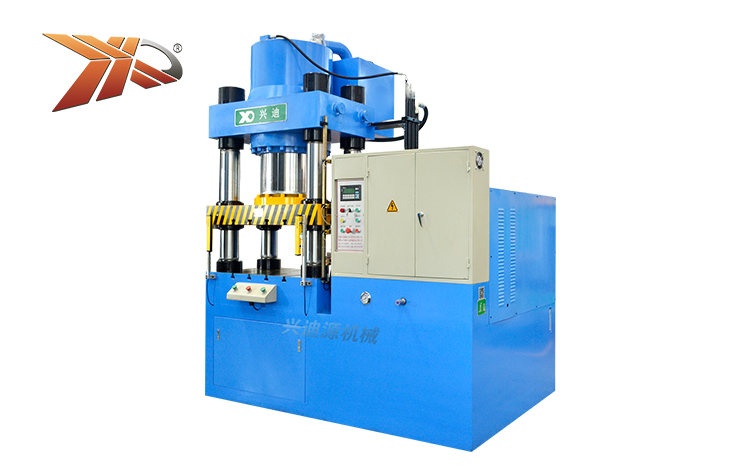

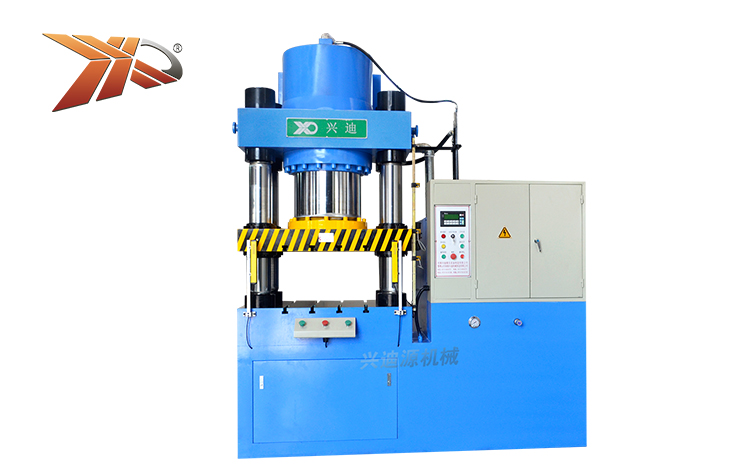

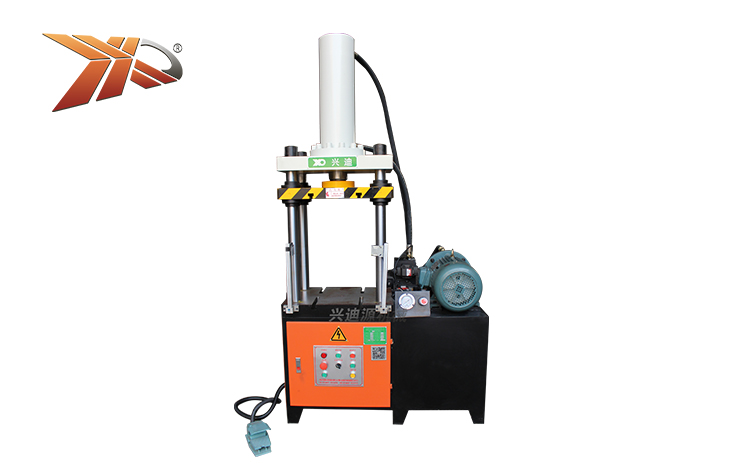

XD-32系列下壓式四柱液壓成形機設備

XD-32系列下壓式四柱液壓機設備采用缸梁一體化設計，抗載能力強，結構緊湊，節省空間，配備有子母缸結構，可以實現空載快速，適用于尺寸相對較小的汽車配件、五金工具以及齒輪等零件的加工。

該設備主要適用于金屬或非金屬材料或可塑性材料的整形、壓印、淺拉伸、切邊、沖裁、彎曲、翻邊、壓裝、校正、壓制成形等。

XD-32系列下壓式四柱液壓機設備性能與特點：

1） 采用三梁四柱式結構，梁板選用整體式實心鋼板，避免了焊接結構的焊接變形和應力變形，保證其工作精度；
2） 根據客戶定制需求可以提供20T到1000T多種噸位選擇，設備使用范圍廣，而且整體結構緊湊、節省空間；
3） 傳統設備缸體與梁板分別加工，通過螺栓、法蘭連接，容易造成疲勞造成壽命短。該設備實現缸梁鑄造一體化，有效防止以上缺陷，具有強度高，抗載能力強；
4） 主油缸采用活塞式子母缸結構，主缸內部嵌入子缸，子缸橫截面積小，可以在少油量的情況下帶動主缸快速下行。當主缸接近產品時，子缸停止工作，母缸工作實現快速成形，空載時低功耗、快速合模，以最低功耗實現快速拉深；
5） 適用于豎直方向尺寸相對較小零件的成形，減小橫梁和缸體的空載行程，降低空程時間，同時縮短導柱以及輸油管路的長度。

XD-32系列下壓式四柱液壓機設備應用領域：

主要適用于家電、輕工、廚具用品、鉗子、剪刀、扳手等五金工具、汽車、首飾品、茶葉和粉末冶金等行業，如：汽車和摩托車配件、不銹鋼水槽、餐具、齒輪、覆膜、眼鏡架、表帶、相架、紀念章、標牌、茶葉和藥材等產品。

XD-Y32系列下壓式四柱液壓設備型號技術參數對照表
項目 單位 XD-Y32-20T XD-Y32-25T XD-Y32-30T XD-Y32-50T XD-Y32-100T XD-Y32-200T XD-Y32-300T XD-Y32-500T XD-Y32-550T XD-Y32-650T XD-Y32-800T XD-Y32-1000T
主缸公稱力 KN 200 250 300 500 1000 2000 3000 5000 5500 6500 8000 1000
主缸液體最大工作壓力 MPa 17 17 17 20 20 20 21 20 20 20 20 20
主缸回程力 KN 130 100 150 40 60 70 80 200 200 200 300 300
主缸最大行程 mm 350 350 350 350 300 300 300 300 500 500 550 600
電機功率（可選伺服） KW 5.5 5.5 5.5 7.5 15 18.5 22 55 55 75 75 75
活動梁升降速度 快下 mm/s 單速 40 150 單速 35 150 210 220 200 200 190 190 210 210
工進 mm/s 20 23 20 20 19 12/30 12/30 12/30 11/30 11/30
回程 mm/s 60 110 55 110 195 220 220 220 195 195 195 195
閉合高度 最大 mm 550 600 550 600 600 600 600 700 1000 1000 1100 1200
最小 mm 200 250 200 250 300 300 300 400 500 500 550 600
工作臺有效面積 mm 400×400 420×500 400×400 450×540 550×560 550×600 700×800 950×1000 1200×1200 1200×1060 1200×1150 1600×1300
外形尺寸 mm 1060×600×2100 1500×800×2300 1100×600×2100 1550×1000×2400 1740×1000×2400 1800×1100×2700 2100×1200×2800 2500×1700×4160 2500×2200×6200 2560×2160×4750 2650×2320×4750 3050×2450×5500
整機重量 T 1 1.5 1.2 2.5 4 5.5 6.3 12.5 25 32 43 60
