任何一個液壓傳動系統都是由若干個基本的典型回路所組成的,完成許多不同功能的任意完整的液壓系統,就像一臺機器是由機械部件所組成。本文興迪源機械帶來液壓方向控制基本回路的組成、類型及功用。
掌握它們的作用、原理、組成及特點就可根據機器的性能、工況要求,正確合理地選擇這些回路,從而組成所需要的液壓系統。液壓典型回路按其在回路中的作用一般可分為方向控制回路,流量控制回路及壓力控制典型回路。
一、液壓方向控制基本回路的組成：
由方向控制典型回路組成的液壓系統如圖4-1所示。系統連接圖如圖4-2所示。

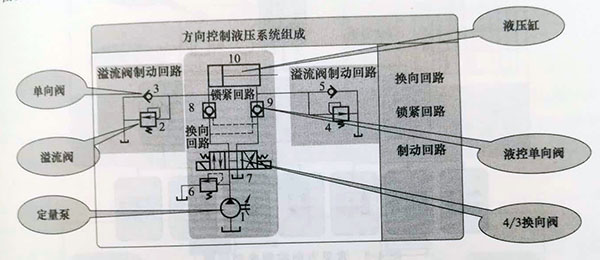

圖4-1方向控制典型回路組成的液壓系統

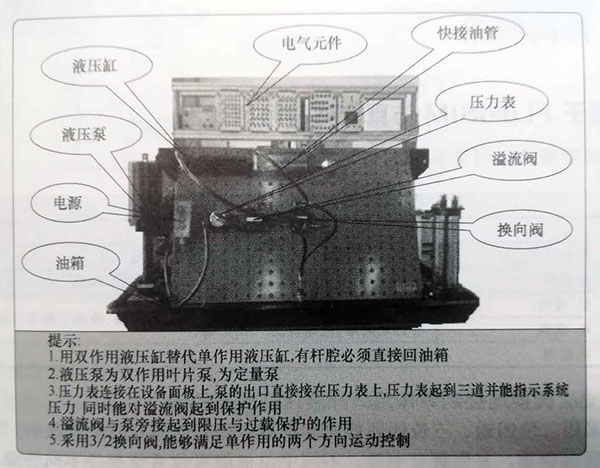

圖4-2方向控制回路組成元件連接實物圖
二、液壓方向控制典型回路的類型及功用：
1） 換向回路(主要元件為換向閥)：
功用：是使液壓系統中的執行元件在其行程端點處迅速、平穩、準確地變換運動方向。
2）鎖緊回路(主要元件為單向閥) ：
功用：通過切斷執行元件的進油,出油通道來使它停在任意位置,并防止停止運動后因外界因素而發生竄動。
3） 制動回路(主要元件為小型溢流閥) ：
功用：在于使執行元件平穩地由運動狀態轉換成靜止狀態。
在液壓系統中,執行元件的啟動、停止或改變運動方向,是利用控制進入執行元件的液流的通、斷或變向來實現的,常見方向控制典型回路分類如圖4-3所示。

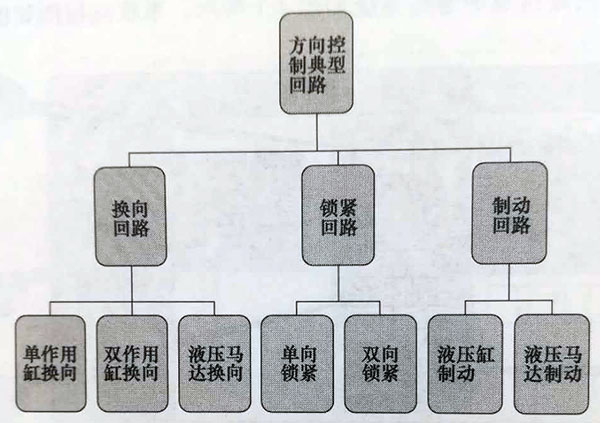

圖4-3常見方向控制典型回路
