換向回路采用二位四通、三位四通換向閥都可以使雙作用執行元件換向。本文興迪源機械帶來采用3/2閥換向控制單作用單桿液壓缸換向回路、4/3電液閥的換向回路及3/2閥的差動連接換向回路。
一、采用3/2閥換向控制單作用單桿液壓缸換向回路概述：
換向回路采用二位四通、三位四通換向閥都可以使雙作用執行元件換向。二位閥只能使執行元件正、反向運動,三位閥有中位,不同中位機能可使系統獲得不同性能。
如圖4-4所示為基于 FluidSIM仿真回路原理圖,該回路由單作用缸、3/2電磁換向閥、溢流閥、壓力表、定量泵組成。
工作原理:對于依靠重力、外力或彈簧力回程的單作用液壓缸,采用二位三通換向閥即可實現換向。如圖4-5所示。當電磁鐵通電時,液壓泵輸出的油液經換向閥進入液壓缸無桿腔,推動活塞使活塞桿伸出;當電磁鐵斷電時,液壓缸無桿腔的油液經換向閥流回油箱，外力推動活塞快速退回,實現換向,如果只要求接通或切斷油路,采用二位二通換閥即可。

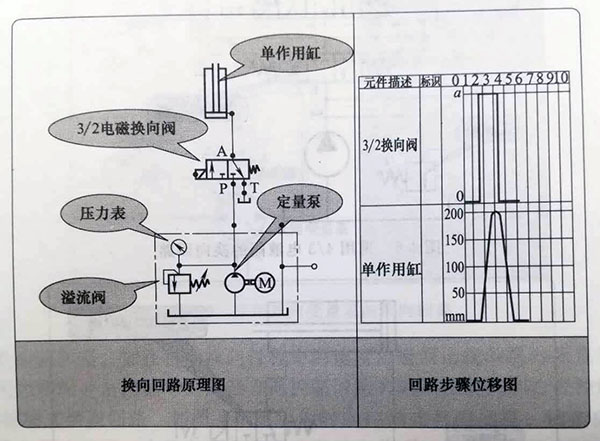

圖4-4換向回路原理及回路步驟位移圖

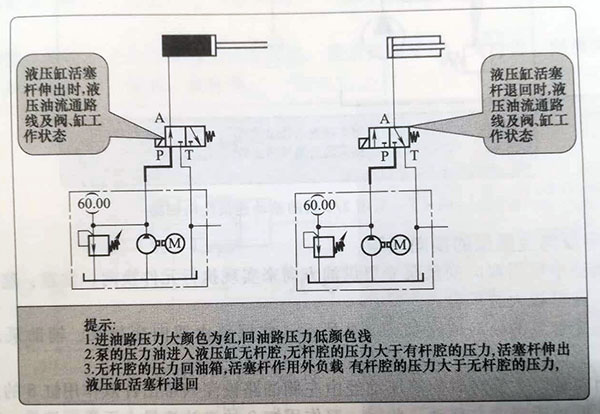

圖4-5工作過程示意圖
二、采用4/3電液閥的換向回路概述：
如圖4-6所示,該回路的換向平穩性可通過調節電液閥的節流閥來得到改善。

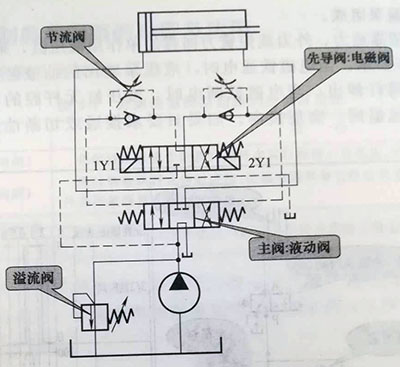

圖4-6 采用4/3電液閥的換向回路
三、采用3/2閥的差動連接換向回路概述：
如圖4-7所示,和任何其他換向回路一樣,換向閥如為電磁閥,則換向時沖擊較大,只適用于換向頻率較低(每分鐘30次以下)的場合。

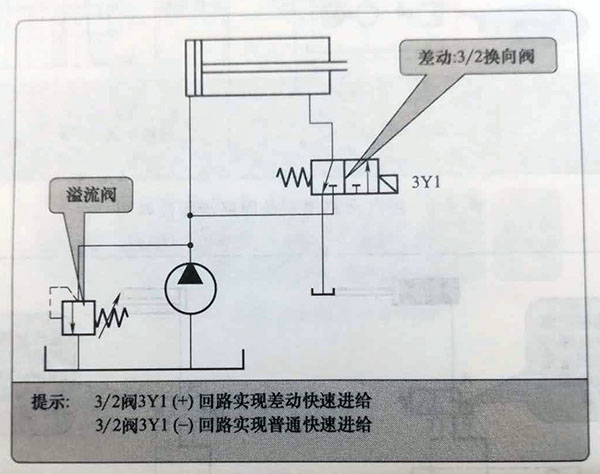

圖4-7采用3/2閥的差動連接換向回路
