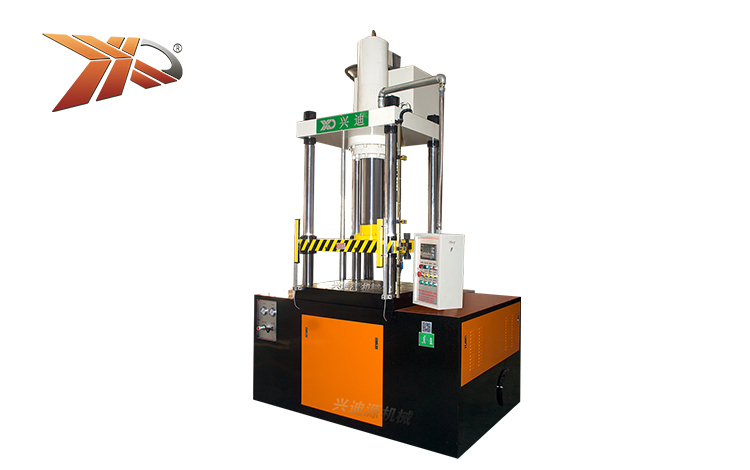

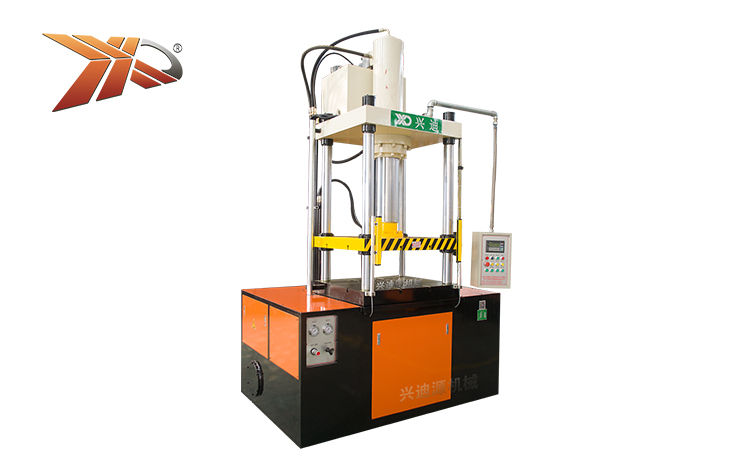

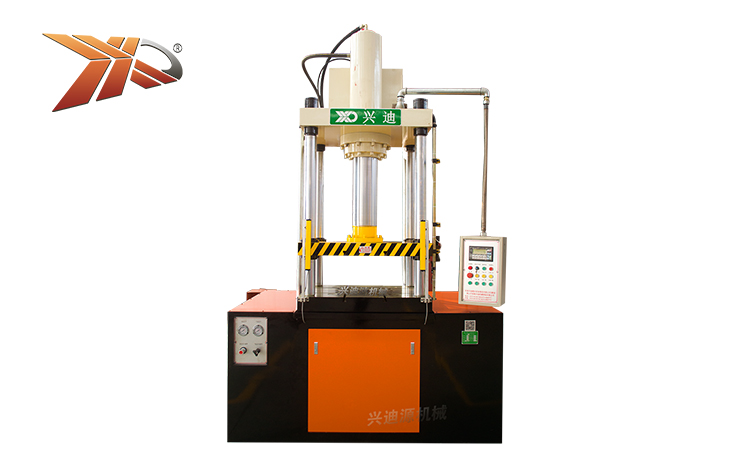

XD-Y28系列150噸(t)伺服四柱拉深液壓機

本公司XD-Y28系列150噸(t)伺服四柱式拉深液壓機設備采用伺服控制系統，實現閉環控制，壓邊力可動態無極自動調節，特別適用于薄板和超薄板材的深拉深成形，以及成形極限、產品質量要求極高零部件的加工。

該設備是將板材坯料或開口空心坯料沖壓成容器狀零件的設備。本設備是專為鋁合金、碳鋼及不銹鋼制品等行業設計制造的專用設備，主要適用于金屬板材的壓制工藝：如薄板拉深、翻邊、沖孔、成形、調直等工序。

XD-Y28系列150噸(t)伺服四柱式拉深液壓機設備性能與特點：

1）該系列設備根據實際零件的成形需要，可以任意選配成形噸位和活動板行程，從45T到2000T，主缸定制行程可達1500mm，可以滿足中小零件的不同噸位需求；
2）主油缸采用活塞式子母缸結構，內嵌快速桿控制機器快速下行，最大限度減少空載下行和回程的冗余時間，時間縮短為普通拉深設備的1/10；
3）該設備擅長應用反拉深，更適用于超薄板材的深拉深，有效減低模具成本，使模具結構更加簡單化；
4）壓邊缸可選用伺服控制系統，根據壓邊力的動態變化要求，實現壓邊力實時可調。采用閉環控制，壓邊力更加均勻，確保產品質量精度和一致性；
5）適用材質有不銹鋼、碳鋼、銅材、鋁板及復合材料等，最小壁厚≤0.2mm，最大壁厚≥5mm，拉深產品直徑最大可達2000mm；
6）立柱導套采用本公司的專利（ZL 201320060553.7）進行設計制造，使其具有良好的耐磨性和導向性，并且維修方便。

XD-Y28系列150噸(t)伺服四柱式拉深液壓機設備應用領域：

該設備專為鋁合金、銅制品以及不銹鋼、碳鋼、薄鐵制品行業設計制造，特別適用于薄板拉深和不銹鋼、薄板的壓制成形。主要產品有鋁合金及復合材料的廚具、家用電器、金屬器皿的沖孔、翻邊和拉深，以及生產汽車減震器托盤、發動機油底殼等。

XD-Y28系列四柱拉深液壓設備型號技術參數對照表
項目 單位 XD-Y28-45T XD-Y28-75T XD-Y28-100T XD-Y28-130T XD-Y28-160T XD-Y28-200T XD-Y28-250T XD-Y28-350T XD-Y28-500T XD-Y28-800T XD-Y28-1000T
主缸公稱力 KN 250 500 650 900 1100 1500 1700 2350 3350 5500 7000
主缸回程力 KN 40 40 50 60 60 70 70 80 100 150 200
主缸液體最大工作壓力 MPa 19 20 20 20 20 20 20 20 20 20 20
主缸最大行程 mm 600 500 500 550 550 600 650 650 650 650 650
下缸公稱力 KN 100 250 350 400 500 700 800 1150 1650 2500 3000
下缸液體最大工作壓力 MPa 19 20 20 20 20 20 20 20 21 21 22
下缸行程 mm 300 220 250 275 250 285 300 325 325 325 325
推料缸公稱力 KN 10 10 12 12 15 50 50 50 50 80 100
推料缸行程 mm 200 200 220 220 220 220 220 250 250 250 250
電機功率（可選伺服） KW 7.5 7.5 11 15 15 18.5 22 30 37 45 55
活動梁升降速度 　 mm/s 300 280 300 250 250 200 200 200 200 180 180
工進 mm/s 40 40 40 40 40 30 23 25 25 20 20
回程 mm/s 350 300 350 300 280 280 280 260 250 250 250
閉合高度 最大 mm 1000 800 800 850 850 950 1000 1000 1000 1100 1250
最小 mm 400 300 300 300 300 350 350 350 400 450 600
下缸上行速度 mm/s 77 65 65 65 60 70 70 70 70 70 70
工作臺有效面積 mm 390×450 490×550 600×550 650×600 750×700 800×700 800×750 1000×800 1000×900 1100×950 1100×1000
外形尺寸 mm 1540×1000×2540 1550×1030×3100 1740×1200×3150 1800×1210×3250 1880×1350×3500 1930×1650×3550 1930×1650×3550 1900×1700×4200 2100×1700×4300 2300×1800×4500 2450×1800×4800
整機重量 T 2 3 3.8 4.5 5 7 7.5 16 16 28 32
