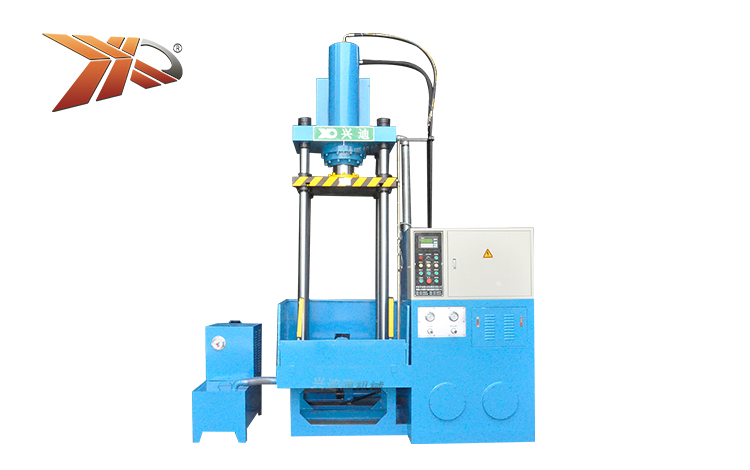

XD-Y63系列250噸(t)快速水脹液壓機成形設備

XD-Y63系列250噸(t)快速水脹成形液壓設備采用高壓液體對空心件或者管坯向外成形，并使其逐漸貼合模具型腔，成形為指定形狀和尺寸的零件。液體通過工作臺注入豎向管坯管坯，從上側排除多余空氣，借由主缸完成軸向進給補料，結構簡單，開口高度大，可實現軸線長度較大零件的成形。因增壓器流量大，充液迅速，成形速度快，成形效率高。

本設備是實施流體壓力成形工藝的設備，通過采用液體（水、乳化液或者油）作為傳力介質，以最快的速度使空心件或管坯由內向外擴張并貼合模具。


XD-Y63系列250噸(t)快速水脹成形液壓機設備性能與特點：

1）本機配有獨立的快速低壓注水系統，在主缸下行過程中，快速將模腔中的空氣排出，并充滿脹形液體，合模后產生無空氣的低壓液室，方便增壓器快速注入高壓液體，縮短成形時間；
2）主電機采用西門子節能電機，具有啟動轉矩大、運行范圍廣、低噪音、壽命長、能耗低等諸多優勢；
3）設備為立式結構，有效增大設備開口高度，可達1500mm，成形零件高度可達600mm，可根據客戶特殊要求定制開口高度更大的快速水脹設備；
4）通過工作臺充液孔向模具型腔注入液體，作為背壓，依據背壓液體預制鼓包效應，有效減少開裂、起皺等缺陷，有效提高拉深比。

XD-Y63系列250噸(t)快速水脹成形液壓機設備應用領域：

快速水脹成形液壓設備主要適用于管類零部件的水脹成形工藝。如不銹鋼、銅、鋁、鐵等材質的真空杯、保溫瓶、水壺以及其他餐具、器皿、樓梯扶手和裝飾管件等的水脹工藝。替代傳統橡膠脹形等工藝，可以實現復雜表面形狀零件的成形，具有生產效率高、占用空間小、性能優良、控制靈敏準確、安全可靠的諸多優勢。

XD-Y63快速水脹液壓成形設備型號技術參數對照表
項目 單位 XD-Y63-150T XD-Y63-200T XD-Y63-250T XD-Y63-300T XD-Y63-400T
主缸公稱力 KN 750 1000 1250 1500 2250
主缸液體最大工作壓力 MPa 20 20 20 20 20
主缸最大行程 mm 700 720 750 800 1000
推料缸公稱力 KN 30 60 90 100 100
推料缸行程 mm 200 250 250 250 250
增壓缸公稱力 KN 750 1000 1250 1500 1750
增壓缸行程 mm 300 350 350 350 350
增壓器最大輸出壓力 MPa 50-100 60-120 60-120 80-150 80-150
增壓器容積 L 2.2~3 2.2~3 2.2~3 2~3 2~3
電機功率 KW 11+5.5 18.5+5.5 22+5.5 30+7.5 37+7.5
活動梁升降速度 快下 mm/s 300 300 300 300 250
工進 mm/s 30 30 25 25 25
回程 mm/s 300 300 300 300 280
最大閉合高度 mm 1500 1500 1500 1500 1500
工作臺有效面積 mm 540×500 600×600 600×600 600×650 750×750
移動工作臺面積 mm 500×380 600×450 600×450 650×510 700×700
外形尺寸 mm 2440×1450×3500 2560×1880×3500 2660×1880×3500 2750×1880×3600 2850×1950×3800
整機重量 T 4 5 5.5 7 10.5
