四柱液壓機整體布局簡圖，分為三個部分，即：主機、液壓系統、電氣控制系統。四柱液壓機液壓系統的所有部件都集中安裝在液壓油箱上，使液壓站布局結構變得緊湊，電氣控制元件集中設計在電氣柜中。本文興迪源機械帶來四柱液壓機的布局方案設計、工藝過程及保養維護注意事項。
一、四柱液壓機總體布局方案設計：

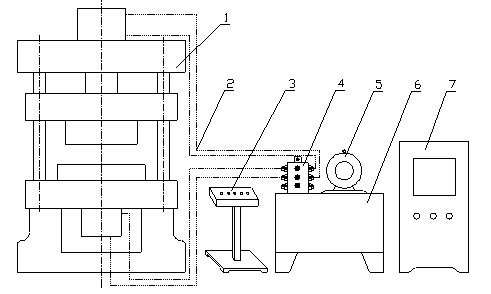

四柱壓力機總體布局如圖所示：
四柱液壓機總體布局簡圖
1-主機 2-液壓油管 3-控制臺 4-插裝閥 5-液壓泵裝置 6-液壓油箱 7-電氣控制柜
1-主機 2-液壓油管 3-控制臺 4-插裝閥 5-液壓泵裝置 6-液壓油箱 7-電氣控制柜
上圖為四柱液壓機整體布局簡圖，分為三個部分，即：主機、液壓系統、電氣控制系統。四柱液壓機液壓系統的所有部件都集中安裝在液壓油箱上，使液壓站布局結構變得緊湊。電氣控制元件集中設計在電氣柜中。啟動、停止、快進、頂出、調整、等控制按鈕設置在控制臺上，方便及時操作。
二、四柱液壓機主機工藝過程分析：
四柱液壓機壓制工件時主機的工藝過程：
1）按下啟動按鈕后，主缸上腔進油，橫梁滑塊在自重作用下快速下行，此時會出現供油不足的情況，補油箱對上缸進行補油。
2）觸擊快進轉為工進的行程開關后，四柱液壓機橫梁滑塊工進，并對工件逐漸加壓。
3）工件壓制完成后進入保壓階段，讓產品穩定成型。
4）保壓結束后，轉為主缸下腔進油，滑塊快速回程，直到原位后停止。
5）四柱液壓機橫梁滑塊停止運動后，頂出缸下腔進油，將工件頂出，工件頂出后，頂出缸上腔進油，快速退回。
三、四柱液壓機使用中的保養維護注意事項：
1、啟動四柱液壓機液壓泵，檢查液壓泵作用是否良好，各密封部位和管路有無堵塞和泄漏。
2、檢查限位開關作用是否良好，碰塊定位是否正常。
3、要隨時注意四柱液壓機各運轉部件溫度和聲響是否正常。
【興迪源機械液壓機優勢】
興迪源機械以流體壓力成形技術為核心，主導產品有：內高壓成型設備、板材充液成形設備、管材零件液壓成形設備、水脹液壓成形設備、多工位連體液壓拉深設備、四柱式液壓機設備、框架式液壓機設備等，并可按照客戶的需求設計制造特殊的非標液壓設備、非標油缸、非標液壓系統和配備自動化傳動系統。
興迪源生產的液壓機設備廣泛用于航天航空、核電、石化、汽車配件、自行車部件、五金制品、儀表儀器、醫療設備、家用電器、家用器皿、衛生廚具等制造行業。
