換向閥是利用閥芯和閥體間相對位置的不同,來變換閥體上各主油口的通斷關系,實現油路連通、切斷或改變液流方向的閥類，電磁換向閥可以在電氣系統與液壓系統之間進行信號的轉換。本文興迪源機械帶來液壓換向閥的外形結構、工作原理及設計使用時的注意要點。
一、液壓換向閥的外形結構及工作原理：

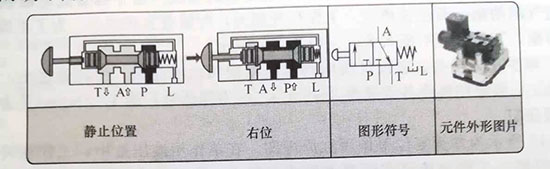

二位三通手動換向閥結構、符號及元件外形如圖4-15所示。二位三通換向閥具有三個油口,即工作油口A、進油口P和回油口T。工作油液可從進油口P流向工作油口A,或者從工作油口A 流向回油口T,在上述兩種情況下,未接通的油口處于關閉狀態。在圖示靜止位置,進油口P關閉,而工作油口A與回油口T接通。如圖4-16所示為不同控制原理換向閥的外形。
圖4-15二位三通手動換向閥結構、符號及元件外形

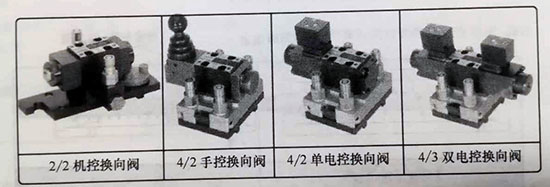

圖4-16換向閥外形

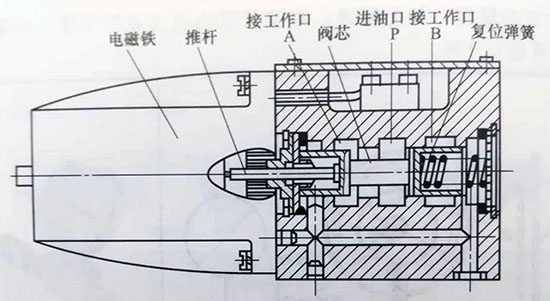

如圖4-17所示為3/2電磁換向閥結構。閥芯運動是靠電磁力和彈簧力的共同作用。電磁鐵不得電,閥芯在右端彈簧的作用下,處于右位,油口P與A通,B不通;電磁鐵得電產生一個電磁吸力,通過推桿推動閥芯右移,則閥左位工作,油口P與B通,A不通。電磁鐵可以是直流或交流的。二位電磁閥有彈簧復位式(一個電磁鐵)和鋼球定位式(兩個電磁鐵)。
圖4-17二位三通電磁換向閥結構
換向閥是利用閥芯和閥體間相對位置的不同,來變換閥體上各主油口的通斷關系,實現油路連通、切斷或改變液流方向的閥類。電磁換向閥可以在電氣系統與液壓系統之間進行信號的轉換。可借助于按鈕開關、行程開關、限位開關、壓力繼電器等發生的信號進行控制， 易于實現動作轉換的自動化,因此應用廣泛。
二、液壓換向閥在設計使用時的注意要點：
1）油液流經閥口的壓力損失要小:在工作壓差一定時,減小閥芯與閥體孔的配合間隙，增大密封長度可以減少泄漏量?？紤]到加工條件,一般設計取半徑間隙δ=0.0035-0. 01 mm。
2）設計推力時，應比運動阻力高一定數值，以便能在規定的時間內可靠地完成換向動作。
3）電磁換向閥的力特性取決于所采用的電磁鐵的形式。由于螺管式電磁鐵的特點，其電磁吸力隨氣隙的減小而迅速增大。工作行程越大，起始吸力就越小。為了不致使電磁鐵的吸力明顯降低，工作行程不能太大，一般為3-6mm。
4）為了減少壓力損失，在設計換向閥時應限制閥內的流速，但流速過小，會使閥的結構尺寸過大。一般限制閥內各流速為2-6m/s(壓力越低時)或4-8m/s(壓力越高時)。
