四柱液壓機的液壓系統分析包含1）明確主機的功用、動作以及對于液壓系統的要求，2）識別元件，初步了解系統中包含了哪些動力元件、執行元件和控制元件。本文興迪源機械帶來四柱液壓機的液壓系統分析、油管內徑和強度及O形密封圈特點。
一、四柱液壓機的液壓系統分析：
1、 明確主機的功用、動作以及對于液壓系統的要求。
2、 識別元件，初步了解系統中包含了哪些動力元件、執行元件和控制元件。
3、 明確四柱液壓機液壓系統的類型。
4、 根據整機中各執行元件間互鎖、同步、防干擾等要求，將系統以執行元件為中心劃分為子系統，分析各子系統之間的聯系。
5、 對于某一特定 操作，分析油液循環路線和執行元件產生的動作。
6、 分析系統中各個元件的作用。
7、 對四柱液壓機系統進行評價，在全面讀懂液壓系統圖的基礎上，總結出各個基本回路及整個系統的特點，以加深對系統的理解。
二、四柱壓力機的油管內徑和強度：
1）選用四柱壓力機油管內徑時，應先根據管中油的流速計算油管內徑，若內徑過小，則油液流經管路時壓力損失增加，造成油溫升高，甚至產生振動和噪聲；若內徑過大，不易彎曲和安裝，而且管路布置所需空間增大，機器重量增加。
2）推薦允許流動速度值如下：四柱壓力機壓力油管2.5~6.0m/s；吸油管0.5~1.5m/s；1.5~2.5m/s；橡膠軟管3~5m/s。
3）四柱壓力機金屬油管壁厚應滿足強度要求，再按受拉伸薄壁圓筒公式計算壁厚。

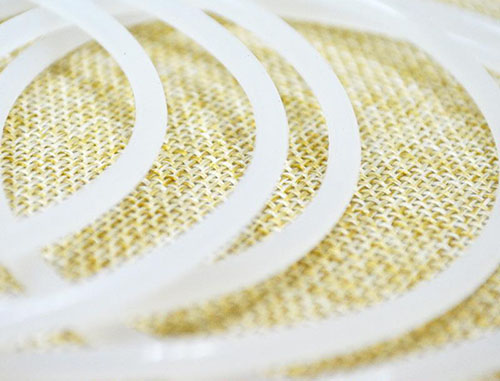

三、四柱液壓機的O形密封圈特點：
1）四柱液壓機O形密封圈的主要優點是結構簡單緊湊、制造容易、成本低、拆卸方便、動摩擦阻力小、壽命長，因而四柱液壓機O形圈在一般的液壓設備中應用很普遍。
2）四柱液壓機O形密封圈的缺點是橡膠材料的質量對O形密封圈的性能與壽命影響很大，作動密封時，靜摩擦系數大，摩擦產生的熱量不易散去，易引起橡膠老化，使密封失效。密封圈磨損后，補償能力差，使壓縮率減小，易失去密封作用。
【興迪源機械板料液壓成形設備優勢】
興迪源機械板材充液成形設備采用液體作為傳力介質代替剛性凸?；虬寄鬟f載荷，使坯料在傳力介質作用下貼靠凸?；虬寄Ｒ詫崿F金屬板材零件的成形。設備整體采用三梁四柱式結構，并將壓邊缸和拉伸缸復合在一起，主缸與副液壓缸相互配合，實現難變形材料、復雜形狀、較大拉深比的鈑金類零件的精確、高效成形。
XD-SHF系列板材充液成形設備是我司自主創新、研制開發出的具有獨立知識產權的液態介質柔性成形設備，用于鈑金類零件的高精度成形，在國內具有先進水平。板材充液成形設備所加工的零件具有回彈小、尺寸精度高、表面質量好等優勢，廣泛適用于航空航天、石油、核電、汽車、大型柴油發動機等領域。比如飛機上口框零件的預制坯，臺階型非對稱油底殼拉深，盒形件的帶背壓拉深以及汽車減震器托盤等成形。
