本文興迪源機械帶來液壓平衡回路的應用場合、設計禁忌及注意事項。
一、液壓平衡回路的設計及應用場合：

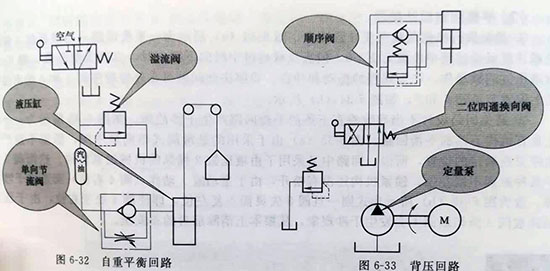

1）自重平衡回路如圖6-32所示,該回路是一種氣-液組合回路,一般用在懸掛重物升降的操縱(如爐門的升降)中,這是較經濟、而且在車間里容易獲得動力的一種回路。圖中：當爐門因自重下降時,用節流單向閥調節其下降速度。
2）背壓回路如圖6-33所示,該回路可以用平衡閥來產生背壓,一般用于鍛壓機械中，適用于液壓缸的負載變化較大或具有垂直鍛壓活塞的場合,可以防止操作過程中負荷突然除去而產生活塞的突進和防止因自重落下。平衡閥的設定壓力,僅僅是給予克服上述情況產生的反向負荷。
二、液壓平衡回路的設計禁忌及注意事項：
1）避免執行機構負載突變導致沖擊。圖6-34(a)所示為一平衡回路，當液壓缸1帶動負載往復運動過程中負載力F>0，但當負載越過中線向下擺動時，出現負值負載，即F<0時液壓缸間歇動作，產生強烈的振動和沖擊。要解決此問題可在外控順序閥3和4的出油管路上設置節流閥6和7,如圖6-34(b)所示。

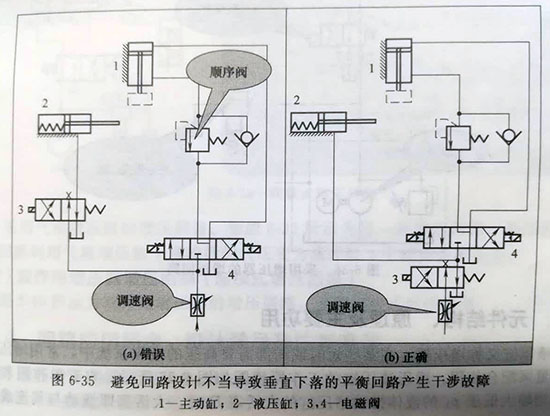

2）避免回路設計不當導致垂直下落的平衡回路產生干涉故障。如圖6-35所示為一個防止垂直機構下落的平衡回路。圖6-35(a)由于采用的是滑閥式單向順序閥，活塞不能嚴格地停留在確定的位置，所以，回路中又采用了由液壓缸2操縱的機械鎖緊機構。然而閥3由于某種原因不復左位，鎖緊機構還沒有松開，由于主動缸1動作(閥4右位)而造成干涉放障，改為圖6-35(b)所示形式則一旦閥3失靈而不復左位，即使閥4處于右位，由于壓力油路被閥3所切斷而不會發生干涉現象，從根本上消除前者的不安全。
