溢流閥在不同場合有不同用途,幾乎任何一個液壓系統都要用到溢流閥,其主要用途是通過閥口的溢流,使被控系統或回路的壓力維持恒定,實現調壓或限壓(防止過載)作用。本文興迪源機械帶來液壓溢流閥的外形結構、工作原理、主要特點、功用及設計要點。
一、外形結構及工作原理簡介：

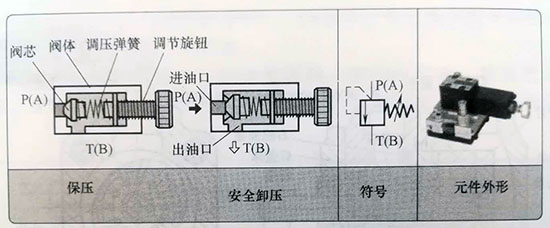

如圖4-12所示為直動開關式溢流閥原理、符號及外形。圖中P為進油口,T為出油口,在靜止位置,閥芯在調壓彈簧的作用下處于最左端，溢流閥關閉。工作時如果進口壓力p達到開啟壓力,則P口與T口接通。當P口與T口之間壓差小于設定壓力時,溢流閥再次關閉。符號箭頭表示流動方向。溢流閥開啟壓差取決于其在一定流量下的公稱壓力,所以對于溢流閥,應規定其公稱壓力和溢流量。
圖4-12 溢流閥結構原理、符號及外形
二、主要特點、功用及設計要點：
溢流閥在不同場合有不同用途,幾乎任何一個液壓系統都要用到溢流閥,其主要用途是通過閥口的溢流,使被控系統或回路的壓力維持恒定,實現調壓或限壓(防止過載)作用。在此換向回路中溢流閥在液壓系統正常工作時處于關閉狀態,只是系統壓力大于或等于溢流閥調定壓力時才開啟溢流。只適用于低壓小流量的場合。 溢流閥按其結構形式分為直動式和先導式兩類,如圖4-13所示。

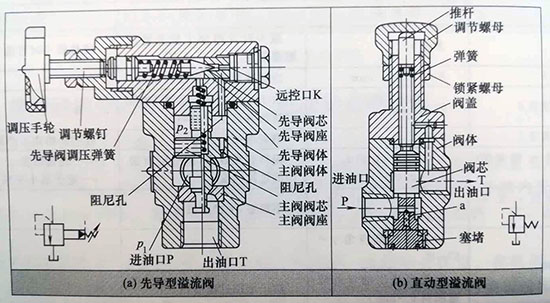

圖4-13 溢流閥典型結構
三、設計要點：見表4-4。

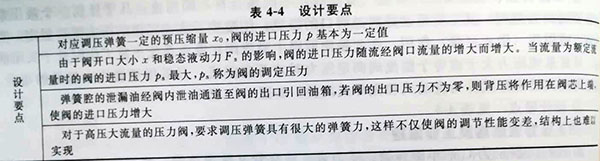

表4-4 設計要點
重點說明：
直動式溢流閥是依靠系統中的壓力油直接作用在閥芯上與彈簧力等相平衡,控制閥芯的啟閉動作。直動型溢流閥由閥芯、閥體、彈簧、上蓋、調節桿,調節螺母等零件組成。閥體上進油口旁接在泵的出口,出口接油箱。原始狀態,閥芯在彈簧力的作用下處于最下端位置,進出油口隔斷。
進口油液經閥芯徑向孔、軸向孔作用在閥芯底端面,當液壓力等于或大于彈簧力時,閥芯上移,閱口開啟,進口壓力油經閥口溢回油箱,此時閥芯受力平衡,閥口溢流滿足壓力流量方程。
