國內外汽車制造和使用環境的不斷變化，對汽車車身的開發提出了更高的要求。盡管受到投資成本、工藝可靠性等因素的困擾，國內一些中小企業還把優化現有生產工藝作為企業發展的首選，本文興迪源機械帶來分享 | 汽車沖壓成形新工藝。
一、新工藝：
國內外汽車制造和使用環境的不斷變化，對汽車車身的開發提出了更高的要求。盡管受到投資成本、工藝可靠性等因素的困擾，國內一些中小企業還把優化現有生產工藝作為企業發展的首選，但在國外以及國內的一些大型企業中已開始廣泛研究和開發板料成形新技術、新工藝，如內高壓成形、液壓拉深、熱成形和旋轉落料等。采用新工藝有很多技術上的優勢，可以提高材料利用率，減少零件制造工序，降低生產成本。
二、液壓拉深技術：
拉深成形廣泛應用于航空航天、汽車和電子等領域，傳統的拉深模由剛性凸模、壓邊圈和凹模構成，拉深過程中，凸模底部材料幾乎不發生塑性變形，坯料的主要變形區是凸緣區。該區域材料在周向壓應力和徑向拉應力作用下發生塑性變形并被逐漸拉入凹模內轉化形成筒壁。液壓拉深技術是在原理和方法上不同于傳統拉深方法的一種新技術，它包括液壓深拉深和液壓正拉深2種。
2.1傳統剛性拉深模的局限性
在傳統的拉深過程中，極限拉深系數主要受到筒壁傳遞拉應力能力的限制，拉深時筒壁所受拉應力超過極限拉應力時，將產生拉裂現象。此外，傳統的剛性拉深工藝在減少拉深工序，降低模具成本，提高拉深件尺寸精度和表面粗糙度以及適應多品種小批量生產等方面受到一定限制，而液壓拉深技術在這些方面則表現出較明顯的優勢。
2.2液壓深拉深
2.2.1液壓深拉深原理
液壓深拉深是利用壓力介質進行成形，主要應用在雙動液壓機上，液體介質一般為油或水。
2.2.2液壓深拉深模具結構

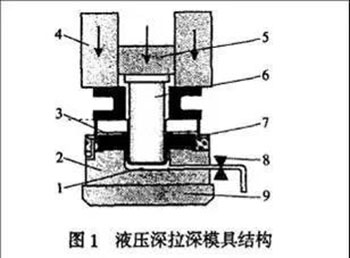

液壓深拉深模在下模設置壓力介質容器作為液壓腔，并用于緊固凹模。液壓容器與壓機的壓力調節裝置相連，用一個夾緊環將凹模固定在液壓容器上，同時環上開有槽。可將泄漏的液體排放出去。上模則由拉深凸模和壓邊圈構成，壓邊圈上裝有1個濺油環，用來收集泄漏的液體。液壓深拉深模具結構如圖1所示。
2.2.3液壓深拉深成形方法
液壓深拉深成形方法主要包括：機械液壓拉深法、動態機械液壓拉深法和徑向加壓機械液壓拉深法。在基本狀態下壓機是打開的，液壓容器內充滿液體。坯料放在凹模上后壓機閉合，壓邊圈壓緊坯料。開始成形。拉深凸模進入液壓容器，液壓容器內液體產生壓力。成形過程中板料始終緊壓在凸模上。由與液壓容器相連的調節系統根據工件不同拉深深度調節液壓容器內的壓力。
2.2.4液壓深拉深成形的優點
成形過程中拉深凸模通過壓入液壓容器產生向各個方向作用的壓力，并將要成形的坯料始終緊壓在凸模表面，加大了凸模與坯料之間的附著摩擦。使拉深力大為提高，而且成形件精度較高，還有利于減少回彈。此外。由于板料不是在剛性圓角上進行拉深。而是被通過間隙的液體壓力拉深，因而成形件應力分布均勻。表面質量高。同時，因為成形工序減少。使模具費用減少，成本降低。
2.3液壓正拉深
汽車上的大面積構件，如車蓋、車門或發動機罩等。按其造型在構件中部抗翹曲強度很小，原因是構件中部變形程度小，材料達不到足夠的強化處理，當覆蓋件承受很小的外力時就會發生變形，因此構件的穩固性低。會對汽車的碰撞行為和抗沖擊強度產生不良影響。液壓正拉深方法是一種既可以解決上述問題又可以降低模具費用的成形工藝。
2.3.1液壓正拉深原理與模具結構

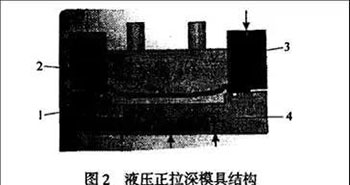

液壓深拉深是利用壓力介質(大多是油水乳劑)進行成形。拉深過程中，大面積板坯借助液壓四周緊密地壓緊在凹模和壓邊圈(這里以液壓容器的形式出現)之間。液壓乳劑通過一個增壓器充入液壓容器中。并形成一定的壓力，這時板坯有控制地向上鼓起。并且在最終成形構件的整個面上進行預拉深，直到工件的中間面積貼到凸模上。預拉深后，壓邊圈、板坯和凹模構成的整體壓向凸模，此過程中液壓乳劑被擠壓。壓力可以保持不變、遞增或者遞減的形式調整，拉深過程結束后，液壓乳劑的壓力重新產生，使板坯緊壓在凸模上達到理想的形狀。模具結構見圖2。
2.3.2液壓正拉深的優點
由于板坯不與凸模或者凹模摩擦，而是通過液壓乳劑將板坯擠壓到凸模上，不僅模具磨損小，耐用度高。而且工件可達到較理想的表面質量。此外，由于使用液壓正拉深工藝費用低于傳統工藝。用1副模具可以加工各種材料(鋼、鋁)和任何厚度的板料，而且通?？梢怨澥∫粋€加工工序，模具費用大為降低。
三、管狀內高壓成形技術：
內高壓成形技術在加工幾何形狀復雜的空心件方面具有明顯的技術和經濟優勢。20世紀90年代中期，管狀內高壓成形技術開始應用于汽車領域，目前在歐洲、美國和韓國汽車制造業已經得到很好的應用。
3.1內高壓成形工藝相對于傳統工藝的優勢
以汽車上的排氣管為例，傳統排氣管的制造方法有2種：一是采用整體鑄造件，由于采用的是鑄造工藝，因而不僅尺寸精度無法保證，而且零件表面質量很差;二是采用薄鋼管成形，即將幾根鋼管單獨成形，然后將其焊接在一起，缺點是零件多、成本高，且整個排氣系統焊縫多。
運用內高壓成形技術不僅能制作幾何形狀復雜的構件，零件重量輕，而且加工的零件是整體，不僅沒有焊縫，可以減少腐蝕，而且成形零件精度高;此外，由于冷作硬化能提高成形零件的剛性，零件在發生碰撞時更有優勢。
3.2管狀內高壓成形原理及模具結構

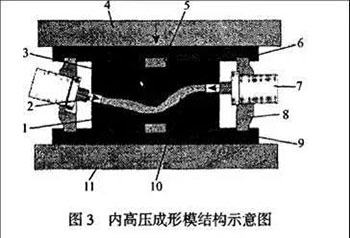

內高壓成形技術是一種冷成形工藝，可用來加工管坯等尺寸形狀復雜的空心件。在密閉的模具內通過水壓從管子內側使金屬管膨脹。模具由上、下模組成。通過壓機行程以及油缸托架高度決定裝模高度，依據行程或壓力可調節軸向缸調節密封壓頭使管坯密封，然后進一步推動管坯兩端使其鐓粗。模具結構示意圖見圖3。
3.3內高壓成形的特點及主要應用領域
內高壓成形坯料一般采用半成品，如拉拔管、焊接管、雙層管或者擠壓型材、預成形板坯等斷面為圓形的管坯。生產中如果工件由于其幾何形狀或者特殊要求而不能被脹形到最終尺寸，還需對工件進行切割、沖壓或者銑削加工。

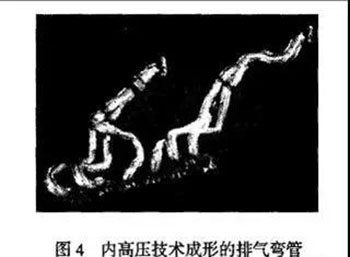

在實際應用方面，內高壓成形工藝以其結構和設計的多樣性成功地應用在生產強度高、壽命長、重量輕的零部件上，如汽車排氣管(見圖4)、前、后懸掛、底盤和結構零件等。目前，歐寶Corsa的發動機支架、BMW儀表盤支撐梁以及大眾公司某汽油發動機排氣管制造都采用內高壓成形技術。
四、熱成形技術：
4.1采用熱成形技術的優越性
熱成形技術最早應用于航天、航空等領域，近些年來，為減輕零部件重量，提高車身防撞能力，大量新材料也開始應用到汽車制造中。這些新材料強度高、性能優越，但有一個共同的特點，那就是在常溫下，材料的塑性變形范圍很窄，所需成形力大、易開裂，回彈嚴重且成形困難，但在高溫條件下就大不相同。例如，鈦合金鈑金件只有在一定的高溫(550～750℃)下，其成形性能才能充分發揮;應用熱成形工藝加工硼合金鋼不僅可以大幅提高材料可成形性，降低成形力，而且成形零件強度、精度高，回彈小，特別適合生產超高強度防撞梁和B柱加強板。目前廣泛采用熱成形工藝的材料包括硼合金鋼、鈦合金、鎂合金等。
4.2熱成形的特點
在熱成形過程中，由于熱應力的存在，材料極易產生裂紋，通?？梢圆捎猛ㄟ^增加工序，將總變形量化小分解到各成形工序的方法加以解決;起皺可以在增加工序的基礎上，通過過渡結構來消除。但是增加工序不僅要增加模具數量，而且每道工序后坯料表面會因氧化和溫度不均等原因使模具滑動面之間極易卡死，故熱成形模具結構應盡可能簡單。
4.3熱成形工藝的缺點
熱成形工藝作為一種新型、特殊工藝也有其自身的缺點。除了熱成形零件后續加工難度大，熱成形工序并入現有沖壓車間困難外，與普通金屬模具相比，由于受模具材料強度選擇、熱處理工藝制定方法、高應力集中、模具表面溫度頻繁升高和降低以及模具型腔表面高溫軟化加劇磨損等因素的影響，熱成形模具經常會出現塑性變形失效、疲勞失效和冷熱疲勞失效等問題，降低了模具使用壽命。
五、結束語：
對于汽車沖壓件制造企業來說，雖然在汽車沖壓件成形過程中采用新技術和新工藝存在投資大、新技術不夠成熟等風險，但只有掌握了新技術、新工藝才有可能更大程度地降低成本和提高勞動生產率，才有可能在市場競爭中覓得先機，不斷地開發和采用新技術、新工藝代表著汽車制造業的發展方向和未來。
