齒輪液壓馬達由于密封性差,容積效率較低、輸入油壓力不能過高、不能產生較大轉矩,并且瞬間轉速和轉矩隨著合點的位置變化而變化,因此齒輪液壓馬達僅適合于高速小轉矩的場合,本文興迪源機械帶來液壓馬達的結構特點及工作原理。
一、高速外嚙合齒輪馬達的結構特點及工作原理：

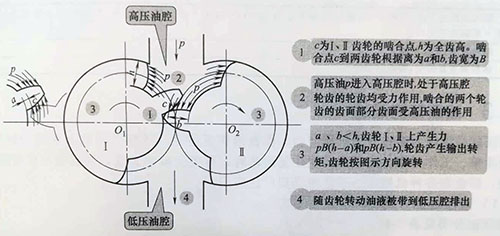

1）高速外嚙合齒輪馬達工作原理 如圖3-58所示。
圖3-58 外嚙合齒輪馬達
2）與齒輪泵比較齒輪馬達的結構特點
a.齒輪馬達在結構上為了適應正反轉要求，進出油口相等、具有對稱性、有單獨外泄口將軸承部分的泄漏油引出殼體外。
b.為了減少啟動摩擦力矩，采用滾動軸承。
c.為了減少轉矩脈動，齒輪馬達的齒數比泵的齒數要多。
3）齒輪馬達的應用
齒輪液壓馬達由于密封性差,容積效率較低、輸入油壓力不能過高、不能產生較大轉矩,并且瞬間轉速和轉矩隨著合點的位置變化而變化,因此齒輪液壓馬達僅適合于高速小轉矩的場合,一般用于工程機械、農業機械以及對轉矩均勻性要求不高的機械設備上。
二、低速液壓馬達的結構特點及工作原理：
1）徑向柱塞馬達工作原理
低速液壓馬達的基本形式是徑向柱塞式,如圖3-59所示。
圖3-59 連桿型徑向柱塞馬達原理
2）徑向柱塞馬達的特點
1、特點：輸入油液壓力高、排量大,可在馬達軸轉速為10r/min以下平穩運轉，低速穩定性好，輸出轉矩大，可達幾百牛米到幾千牛米；
2、優點：結構簡單，工作可靠；
3、缺點：體積和重量較大，轉矩脈動較大。
