節流閥是通過改變節流截面或節流長度以控制流體流量的閥門。將節流閥和單向閥并聯則可組合成單向節流閥。節流閥和單向節流閥是簡易的流量控制閥，在定量泵液壓系統中，節流閥和溢流閥配合，可組成三種節流調速系統，本文興迪源機械帶來節流閥的結構原理及單向節流閥的結構原理。
一、節流閥的結構及原理：
圖3-48所示為普通節流閥的結構，這種節流閥的閥口采用軸三角溝式。該閥在工作時，油液從進油口P1進入，經孔b,通過閥芯上左端的閥口進入孔a,然后從出油口P2流出。節流閥流量的調節是通過旋轉螺母，通過推桿，推動閥芯力改變閥口的開度而實現的。
圖3-48普通節流閥結構及圖形符號
二、單向節流閥的結構原理：

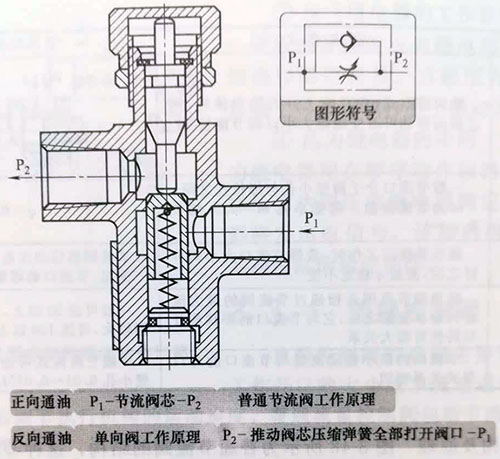

在液壓系統中，如果要求單方向控制油液流量一般采用單向節流閥。其結構原理及圖形符號如圖3-49所示。
圖3-49 單向節流閥
三、流量特性方程：
從節流口流量計算公式q=KA(△p)m可知，節流閥流量與閥兩端的壓差成正比，其壓差對流量影響的大小還要看節流指數m,也就是說與閥口的形式有關。如圖3-50所示為在不同的開口面積下的流量與壓差之間的關系。
從圖3-50中可以看出，若獲得相同的最小穩定流量qmin,選用較小壓差△p,相對開口面積A就要大些，這樣閥口不易堵塞，但同時曲線斜率較大，壓差的變化引起流量變化較大，速度穩定性不好，所以△p也不易過小。
節流閥結構簡單、制造容易、體積小、使用方便、造價低，但負載和溫度的變化對流量穩定性的影響較大，因此只適用于溫度變化不大，或速度穩定性要求不高的液壓系統。
