順序閥是一種利用壓力控制閥控制閥口通斷的壓力閥，依靠控制壓力的不同可分為內控式和外控式。本文興迪源機械帶來液壓順序閥的工作原理、圖形符號及功用。
一、直動式順序閥的工作原理及圖形符號：
順序閥是一種利用壓力控制閥控制閥口通斷的壓力閥。實際上，除了用來實現順序動作的內控外泄形式外,可以通過改變上端蓋或底蓋的裝配位置得到內控內泄、外控外泄,外控內泄三種類型,它們的圖形符號如圖3-45所示。

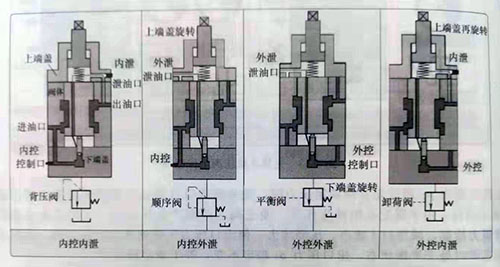

圖3-45直動式順序閥的工作原理和職能符號
順序閥依靠控制壓力的不同可分為內控式和外控式。由于順序閥的一次回路和二次回路均為壓力回路,故必須設置泄漏口,使內部泄漏的液體引回油箱,根據泄漏方式不同分內泄式和外泄式兩種 。
二、順序閥的功用：
1）結構特點一：
內控外泄順序閥與溢流閥非常相似：閥口常閉,進口壓力控制,但是該閥出口油液要去工作，所以有單獨的泄油口；
功用：
用于順序動作，其進口壓力先要達到閥的調定壓力,而出口壓力取決于負載。當負截壓力高于閥的調定壓力時,進口壓力等于出口壓力，閥口全開；當負截壓力低于閥的調定壓力時,進口壓力等于調定壓力，閥的開口一定。

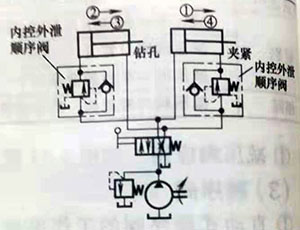

應用回路：
應用回路：
2）結構特點二：
內控內泄順序閥的圖形符號和工作原理與溢流閥相同；
功用：

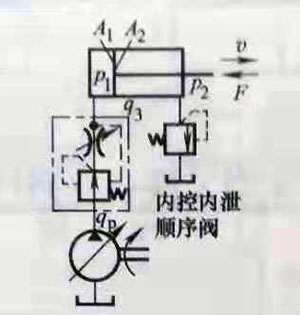

作背壓閥,多串聯在執行元件的回油路上,使回油具有一定壓力，保證執行元件運動平穩。
應用回路：
應用回路：
3）結構特點三：
外控內泄順序閥等同于二位二通閥；
功用：

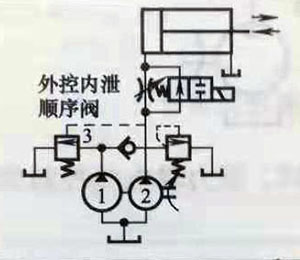

可作卸載閥,如雙泵供油回路中 ，閥3是泵1的卸載閥 。
應用回路：
應用回路：
4）結構特點四：

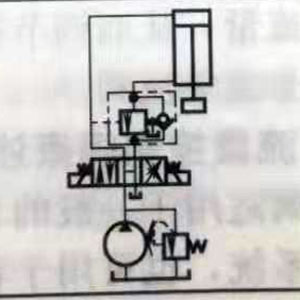

外控外泄順序閥如遠控平衡閥，可限制重物下降的速度；
功用：
外控外泄順序閥可作液動開關和限速鎖。
應用回路：
應用回路：
