齒輪泵是利用齒輪嚙合原理工作的,根據嚙合形式不同分為外嚙合齒輪泵、內嚙合齒 ,外齒輪泵應用最廣,齒輪是在現代液壓技術中產量和使用量最大的泵類元件,被廣泛應用在各種液壓機械上。本文興迪源機械帶來齒輪泵（外嚙合齒輪泵及內嚙合齒輪泵）的工作原理及結構特點 。
一、齒輪泵的主要特點：
1） 優點：
1、在泵中結構最簡單；
2、自吸能力好；
3、對油液污染不敏感,工作可靠；
4、制造容易,體積小,價格便宜。
2）主要缺點 ：
1、不能變量；
2、不能承受徑向液壓力,不易平衡；
3、容積效率低。
3）一般齒輪泵的工作壓力為2.5-17.5MPa流量為2.5~200L/min。流量脈動大,多用于精度要求不高的傳動系統。
二、外嚙合齒輪泵的工作原理及特點：
?、偻鈬Ш淆X輪泵的結構及工作原理
CB-B齒輪泵結構如圖3-3所示,它主要是由殼體、一對外嚙合齒輪和兩個端蓋等主要零件組成的。

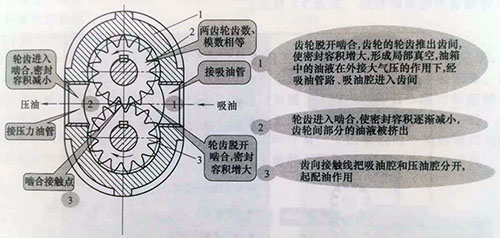

當齒輪的主動齒輪由電機帶動不斷旋轉時,輪齒逐漸脫開,密封工作腔的容積逐漸增大,形成部分真空。因此,油箱中的油液在大氣壓作用下,經吸油管進入吸油腔,將齒間槽充滿,并隨著齒輪旋轉,把油液帶到左側壓油腔去。因輪齒逐漸進入嚙合,密封工作腔容積不斷減小,齒間槽中的油液被擠出,通過泵的出口輸出。外嚙合齒輪泵的工作原理如圖3-4所示。
圖3-3 CB-B齒輪泵結構
圖3-4 外嚙合齒輪泵的工作原理
②外嚙合齒輪泵的結構特點及補償措施見表3-16

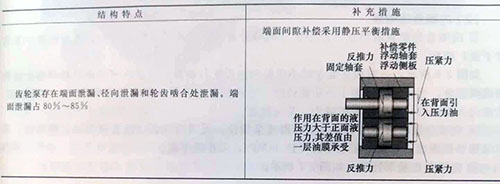

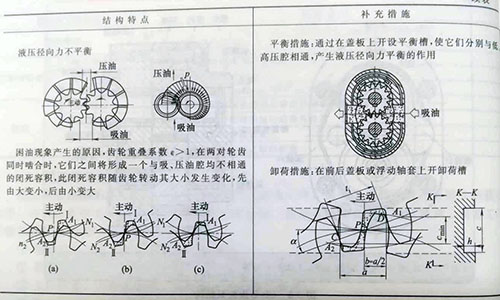

表3-16 外嚙合齒輪泵的結構特點及補償措施

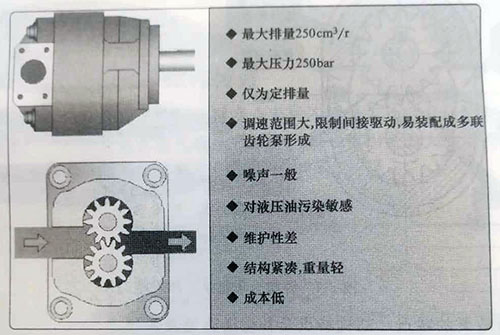

?、弁夂淆X輪泵的特性 如圖3-5所示 。
圖3-5 外合齒輪泵特性
三、內嚙合齒輪泵的工作原理及特點：
①內嚙合齒輪泵結構及工作原理
內嚙合齒輪泵有漸開線齒輪泵和擺線齒輪泵（又名轉子泵）兩種。

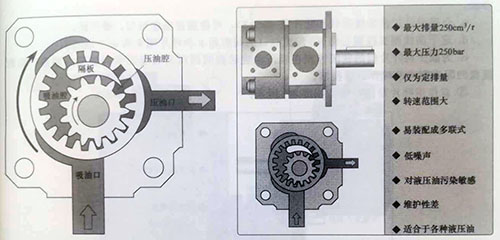

如圖3-6所示， 一對相互嚙合的小齒輪和內齒輪與側板所圍成的密閉容積被齒嚙合線分割成兩部分,當傳動軸帶動小齒輪旋轉時,輪齒脫開嚙合的一側密閉容積增大,為吸油腔；輪齒進入嚙合的一側密閉容積減小,為壓油腔。
?、趦葒Ш淆X輪泵特點
與外嚙合齒輪泵相比,無困油現象,流量脈動小,噪聲低,采取間隙補償措施后，泵的額定壓力可達30MPa ，工作效率高。
?、蹆葒Ш淆X輪泵特性
如圖3-7所示。
圖3-6 內嚙合齒輪工作原理 圖3-7 內嚙合齒輪泵特性
