液壓泵是向液壓系統提供一定流量和壓力的動力元件，是每個液壓系統不可缺少的核心元件，它為液壓系統提供足夠流量和壓力的液壓油，本文興迪源機械帶來液壓泵的主要性能參數、選用原則及圖形符號。
一、液壓泵的主要工作參數：
1）泵壓力：
1、工作壓力P：
參數意義：泵工作時的出口壓力，大小取決于負載。
2、額定壓力Ps：
參數意義：正常工作條件下按實驗標準連續運轉的最高壓力。
3、吸入壓力：
參數意義：泵的進口處的壓力。
2）排量V：
液壓泵每轉一轉理論上應排除的油液體積，又稱為理論排量或幾何排量，常用單位為cm3/r。排量的大小僅與泵的幾何尺寸有關。
3）流量：
1、平均理論流量qt：
參數意義：泵在單位時間內理論上應排出的油液體積，qt=nV，單位為m³/s或L/min。
2、實際流量q：
參數意義：泵在單位時間內實際排出的油液體積，在泵的出口壓力≠0時，因存在泄漏流量△q,因此q=qt-△q。
3、瞬時理論流量qsh：
參數意義：任一瞬時理論輸出的流量，一般泵的瞬時理論流量是脈動的，即qsh≠qt。
4、額定流量qs：
泵在額定壓力，額定轉速下允許連續運轉的流量。
4）容積效率ην=q/qt=(qt-△q)/qt=1-△q/qt=1一kp/nV。（式中k為泄漏系數）
5）功率和效率：
1、輸入功率Pr：
參數意義：驅動泵軸的機械功率為泵的輸入功率，Pr=Tw.
2、輸出功率P：
參數意義：泵輸出液壓功率，P=pq。
3、總效率：ηp
ηp=P/Pr=pq/Tw=ηvηm(式中ηm為機械效率)
6）轉速:
1、額定轉速ns:
參數意義：額定壓力下能連續長時間正常運轉的最高轉速。
2、最高轉速nmax：
參數意義：額定壓力下允許短時間運行的最高轉速。
3、最低轉速nmin：
參數意義：正常運轉允許的最低轉速。
4、轉速范圍：
最低轉速和最高轉速之間的轉速。
二、液壓泵的選用原則：
液壓泵是向液壓系統提供一定流量和壓力的動力元件，是每個液壓系統不可缺少的核心元件，合理地選擇液壓泵對于降低液壓系統的能耗、提高系統的效率、降低噪聲、改善工作性能和保證系統的可靠工作都十分重要。
1）是否要求變量，要求變量選用變量泵；
2）最大工作壓力，柱塞泵的額定壓力最高；
3）工作環境，污染敏感度，齒輪泵的抗污能力最好；
4）噪聲指標，雙作用葉片泵和螺桿泵屬低噪聲泵；
5）效率，軸向柱塞泵的總效率最高。

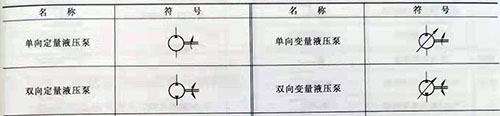

三、液壓泵的圖形符號：
液壓泵的圖形符號見下表：
