四柱壓力機紙芯式過濾器又稱紙質過濾器,四柱油壓機紙芯式過濾器具有較高的過濾精度和較好的通油能力,更換容易,成本低,應用廣泛。本文興迪源機械帶來四柱壓力機紙芯式過濾器、蓄能器及集流閥的工作原理。

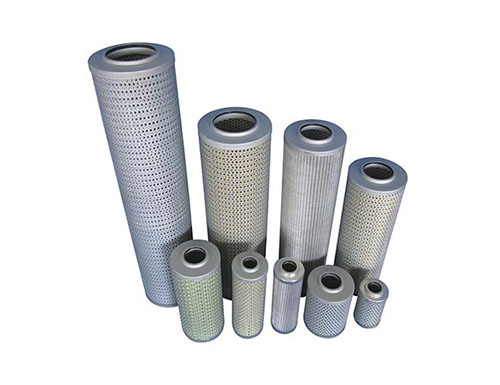

一、四柱壓力機紙芯式過濾器的工作原理:
1)四柱壓力機紙芯式過濾器又稱紙質過濾器。液壓油從進油口流入過濾器,在殼體內自外向內穿過濾芯而被過濾,然后從出油口流出,濾芯由拉桿和螺母固定,過濾器工作時,雜質逐漸積聚在濾芯上,濾芯壓差逐漸增大,為避免將濾芯破壞,防止未經過濾的油液進入液壓系統,設置了堵塞狀態的發信裝置,當壓差超過0.3MPa時,發信裝置發出訊號。
2)四柱油壓機紙芯式過濾器具有較高的過濾精度和較好的通油能力,更換容易,成本低,應用廣泛。

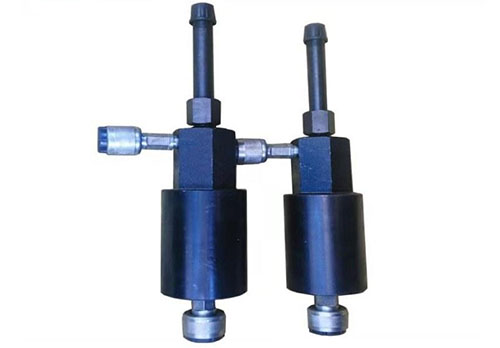

二、四柱壓力機蓄能器的工作原理:
1)四柱壓力機蓄能器缸筒內裝有活塞,活塞上部的密閉容積內存有氣體,下部與油路連通。
2)當四柱壓力機油壓較低時,活塞處在圖示位置,此時氣體壓力為p1,容積V1。當油壓大于p1時,壓力油推動活塞上移,此時氣體壓力為p2,容積縮小為V2。對于氣體來講,如果把氣體壓縮過程看作等溫過程,則有如下關系:p1V1=p2V2=常數,即氣體的壓力能不變。由于這時活塞下部充入壓力油,則油的壓力也為p2,油的壓力能為p2,這時總的蓄能器中的總壓力能為p2v1,即蓄能器中的壓力能增加了。如果此時蓄能器的進口壓力小于p2,則會有部分液壓能從蓄能器輸出,克服外負載做功。

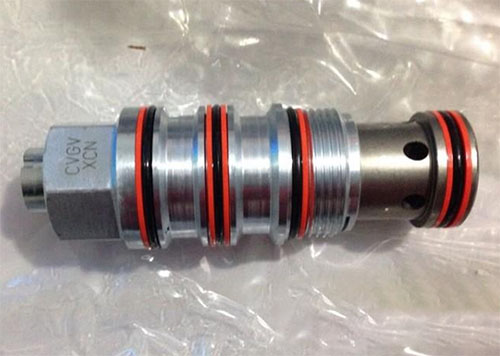

三、四柱壓力機集流閥的工作原理:
1)四柱壓力機集流閥的作用是從兩個執行元件中收集等流量或按比例的回油量,以實現兩個執行元件的速度同步或成定比關系。兩個僅有的壓力和流量分別為PA、PB及qa、qb,出油口壓力和流量分別為p和q。
2)當負載變化而導致PA大于PB,若閥芯仍處于中間位置,則必使P1大于P2,閥芯在不平衡液壓力的作用下右移,使節流口A減小,B增大,閥芯在新的位置受力平衡。由于兩個固定節流孔的面積相等,因此qa≈qb,而不受進油口壓力變化的影響。
【興迪源下壓式四柱液壓機特點】
XD-32系列下壓式四柱液壓機設備采用缸梁一體化設計,抗載能力強,結構緊湊,節省空間,配備有子母缸結構,可以實現空載快速,適用于尺寸相對較小的汽車配件、五金工具以及齒輪等零件的加工。
興迪源下壓式四柱液壓機設備主要適用于金屬或非金屬材料或可塑性材料的整形、壓印、淺拉伸、切邊、沖裁、彎曲、翻邊、壓裝、校正、壓制成形等。
