液壓機流量閥的分類、工作原理及作用

行業動態 ????|???? 2019-11-19
摘要:液壓機流量閥包含節流閥、定壓差閥、二通流量控制閥、三通流量控制閥等,使用流量閥的目的是為了控制流量,但能否實際控制流量,還取決于系統中其他元件的狀況。本文興迪源機械帶來液壓機流量閥的分類、工作原理及作用。

  液壓機流量閥包含節流閥、定壓差閥、二通流量控制閥、三通流量控制閥等,使用流量閥的目的是為了控制流量,但能否實際控制流量,還取決于系統中其他元件的狀況。本文興迪源機械帶來液壓機流量閥的分類、工作原理及作用。

  一、節流閥的工作原理及作用

  節流閥的閥芯位置,從而開口面積,對液流的阻力,可從外部調節(見圖5-12)。日常生活中用的自來水開關就是一個節流閥。

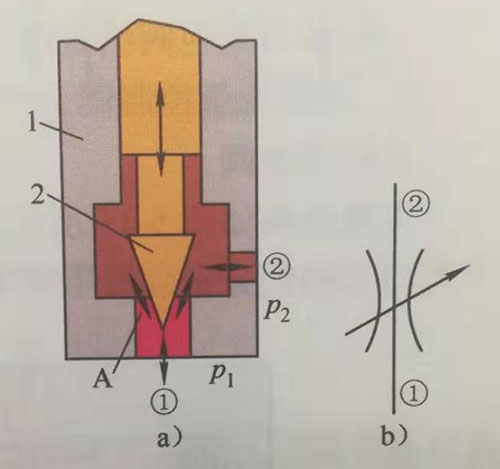

  圖5-12節流閥

  a)結構示意b)圖形符號

  1一閥體2一閥芯A一開口

  液壓技術中使用節流閥的目的,主要是為了調節流量。但是,其實,能調節的僅是節流閥的開口面積,而實際通過閥的流量則還取決于開口兩側的壓差P1-P2。

  在開口面積不變的前提下,壓差P1-P2越大, 則通過的流量越大,理論上沒有限制。

  如果系統中使用了溢流閥,如圖5-13所示,可以讓泵排出的部分流量通過溢流閥旁路掉,保持節流閥進口壓力P1大致恒定。但通過流量還會受負載壓力P2影響。所以,調節節流閥的開口不一定就能改變流量,更不能保證流量恒定。

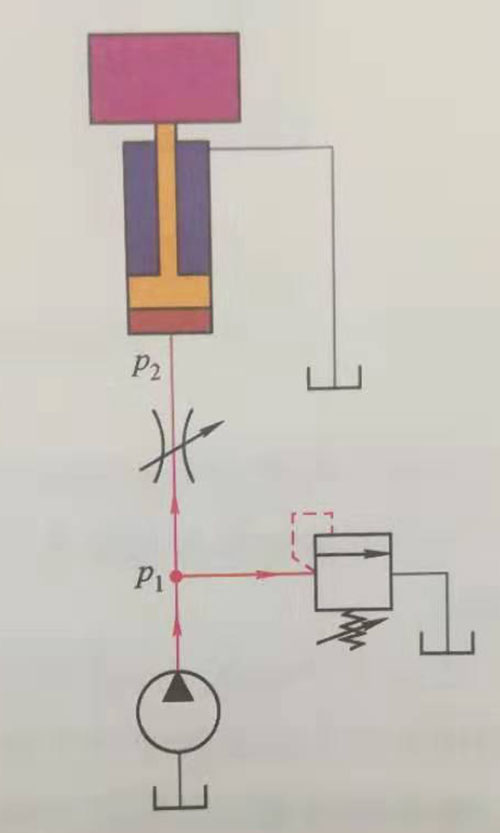

  圖5.13用節流閥調節流量

  二、壓差平衡元件(定壓差閥)的工作原理及作用

  也被稱為定壓差閥,或壓力補償閥。

  大致結構如圖5-14a所示。閥芯是圓柱體,兩端面積相等,分別受到兩個控制壓力P1、P2和壓簧1的作用。

  如果控制壓力之差P1-P2等于彈簧壓力,閥芯停住不動。

  如果控制壓力之差,太大或太小,不能與彈簧壓力平衡,則閥芯移向某一端。

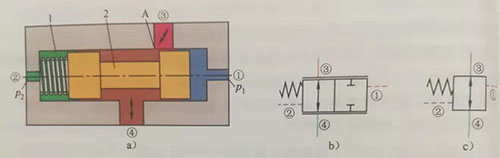

  圖5-14 壓差平衡元件

  a)結構示意b)詳細圖形符號c)簡化圖形符號

  1一壓簧2一圓柱閥芯A一開口①、②一控制壓力口③、④液流進出口

  一般都與其他閥結合在一起使用。

  三、二通流量控制閥的工作原理及作用

  又稱調速閥。

  大致結構如圖5-15所示,由一個壓差平衡元件1與一個節流口2串聯而成。

  節流口2兩側分別聯通壓差平衡元件1的兩個控制壓力口。

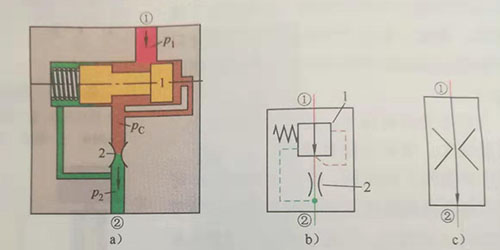

  圖5-15 二通流量閥

  a)結構示意b)詳細圖形符號c)簡化圖形符號

  1一壓差平衡元件2一節流口

  這樣,當壓差平衡元件1的閥芯處于壓差平衡位置時,節流口2兩側的壓差△P=Pc-P2就等于彈簧壓力,通過流量就基本恒定,不受閥兩側壓力P1、P2變化的影響。

  從本質上來說,這是利用壓差平衡元件消耗掉多余的壓力,來限制節流口兩側的壓差,從而限制通過節流口的流量。

  如果閥兩側的壓差低于彈簧壓力,壓差平衡閥芯移動到開口最大位置后,二通流量閥就如同兩個串聯的節流閥,通過流量隨壓差減小而減小,不能再保持恒定了。

  四、三通流量控制閥的工作原理及作用

  也稱溢流調速閥。

  通流量閥有些相似,也是由一個壓差平衡元件與一個節流口組成(見圖5-16),只是兩者并聯,節流口1兩側也是分別連通壓差平衡元件2的控制壓力口。

  這樣,當壓差平衡元件2的閥芯處于力平衡位置時,節流口1兩側的壓差,就等彈簧壓力,從而可以保持從①→②的流量大致恒定。

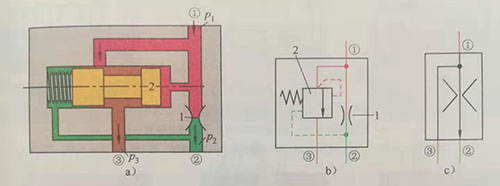

  圖5-16三通流量閥

  a)結構示意b)詳細圖形符號c)簡化圖形符號

  1一節流口2一壓差平衡元件

 ?、僖贿M口②一出口③一旁路口

  從本質上來說,這是利用壓差平衡元件旁路掉多余的流量,來限制節流口兩側的△P,從而限制通過節流口的流量q。
