液壓技術發展至今,已經研發出的液壓閥成千上萬。為便于學習掌握,可以從不同的角度來分類 。本文興迪源機械帶來液壓閥的分類與命名詳解。
一、從功能上分類：
歐美通行分為以下四大類：
1)壓力閥,可限制壓力；
2)流量閥,可控制通過流量；
3)換向閥,可改換液流方向；
4)單向閥和梭閥,僅允許液流某個方向通過。
日本、國內習慣稱三大類閥,把換向閥與單向閥合拼稱為方向閥。
現在已經出現了很多液壓閥,同時具有多種功能。因此,不能完全拘泥于這些分類。
二、從閥芯工作位置數上分類：
閥芯的移動,總有兩個極限位置,一般都是通過機械結構來限定的。
1)開關閥在正常工作時,閥芯基本都停留在極限位置,或利用彈簧力平衡在某一個中間位置。所以,只有2個或3個工作位置 。
閥芯往往可以在很短時間內(大約0.005-0.5s),從一個工作位置移到另一個工作位置,使通流面積發生明顯變化,開通或關閉。
2)連續閥在正常工作時,閥芯一般都應該可以停留在任意中間位置。否則,這個閥,甚至整個系統就會不穩定。
所以,連續閥工作時,通流面積必須是漸變的。換向閥、單向閥一般為開關閥,壓力閥、流量閥多為連續閥。
三、從閥芯形狀上分類:
1)滑閥:閥芯基本為圓柱形,通過軸向運動改變開口處的通流面積(見圖5-2)。
連續閥常為滑閥,而且閥芯上帶槽(見圖5-2b),因為這樣可以比較精細地改變通流面積。

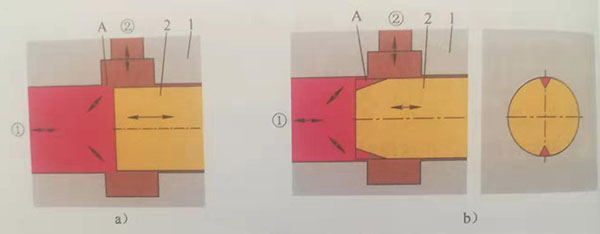

圖5-2滑閥
a)全圓周開口 b)閥芯帶槽
1一閥體 2一圓柱閥芯 A一開口
?、佟ⅱ?液流進出口
滑閥的閥芯與閥體間總有間隙,理論上總有泄漏。但如果加工很精細,配合間隙很小,可以做到實際泄漏很少。
然而,圓柱滑閥閥芯與閥孔間的間隙是不可補償的,隨著運動磨損只會越來越大。表面越粗糙,磨損越快。所以,滑閥的表面粗糙度對工作持久性的影響很大。此外,表面越光滑,摩擦力越小,對閥芯運動的阻礙越小。所以,滑閥閥芯與閥孔的表面越光潔越好。
2)座閥:閥芯有多種形式,如球形、錐形、球面形、圓柱錐形、平板形等(見圖5-3)。
a)球間b)錐潤c)球面座閥d)圓柱錐潤e)平板閥f)一個錐閥三維圖(力士樂)
1一閥體2一閥芯3一彈簧
座閥理論上可以做到完全密封,但實際上多少會有些泄漏。
座閥閥芯與閥孔間的間隙一般是可補償的,不會越來越大。
3)轉閥:閥芯基本為圓柱形,或球形,通過旋轉改變開口的通流面積。家用的水閥、燃氣閥都是這種類型。但在液壓技術中,轉閥使用較滑閥、座閥少 。
四、從操縱控制閥芯的方式上分類 :
液壓閥的操縱控制方式有兩種:內控與外控。
內控型的閥芯是由閥內部的壓力控制的。外控型的閥芯是由外部機構操縱控制的,如
1)手動閥:通過手柄、手輪、腳踏板等操縱 。
2)機動閥:由機械中某運動部件帶動 。
3)液控閥:利用液體壓力控制。
4)氣動閥:由壓縮空氣推動。
5)電動閥:利用電磁鐵、力矩馬達、步進電機、伺服電機等控制推動 。
五、從設定值是否可調上分類:
為了適應實際使用需要,很多閥都有一個設定值。多數可以由顧客自己調整。
但為了安全,或簡化顧客工作量,生產廠也會根據顧客要求在出廠前調定,之后很難或不可能再調整。
六、從大小規格上分類:
般以通口的名義尺寸來標識,有通徑6、8、10、16、25,直至250等,可以根據需要的工作流量大小來選擇。
七、根據用途上分類:
實際上非常常見的是,各行業根據閥在某種機械設備上的用途來稱呼閥,如控制上升的稱為上升閥、控制回轉運動的稱為回轉閥。這一來,完全相同的閥，用在不同行業的不同設備上,可能會有不同的名稱。
因此,決不能被那些閥的名稱,特別是中文名稱所迷惑。不僅要看閥的名稱, 還要根據它的圖形符號來了解它的功能。
還要注意的是:分類只是為了梳理現狀,以便于學習,只能作為學習的起點, 決非學習的終點。決不能僵化死守分類而阻礙了創新。
任何分類都是不完善的。因為,在現實中總存在,或者會出現,介于兩類之間的品種。而這非馬非驢往往由于吸取了兩類的優點或摒棄了兩類的弱點而特別有生命力。
