液壓減壓回路的功能是減小系統壓力到需要的穩定值，以滿足機床的夾緊、定位、潤滑及控制油路的要求。本文興迪源機械帶來減壓回路簡介及基于FluidSIM仿真軟件典型回路符號原理圖。
一、液壓減壓回路簡介：
減壓回路的功能是減小系統壓力到需要的穩定值，以滿足機床的夾緊、定位、潤滑及控制油路的要求。
二、基于FluidSIM仿真軟件典型回路符號原理圖：

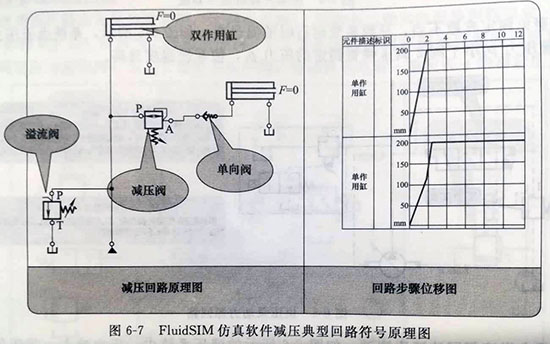

減壓回路用于使液壓系統某一部分的油路具有較低的穩定壓力。一般用減壓閥來實現減壓功能，如圖6-7所示的定值減壓回路中，在支路上串接定值減壓閥即可獲得低于主油路壓力的穩定壓力，當主油路壓力低于減壓閥的調整壓力時，單向閥可以防止油液倒流，起短時保壓作用。溢流閥限定了液壓泵的最大工作壓力。
圖6-7 FluidSIM仿真軟件減壓典型回路符號原理圖
注意，要使減壓閥穩定工作必須滿足兩個條件：一是最低調整壓力≠0.5MPa，二是最高調整壓力至少比系統壓力低0.5MPa。

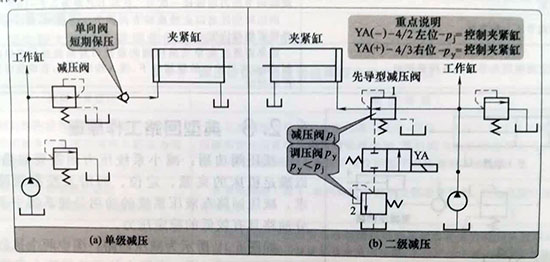

?、賳渭墱p壓回路如圖6-8(a)所示。在所需低壓的支路(如加緊、潤滑、控制等)上串接定值減壓閥。
?、诙墱p壓回路如圖6-8(b)所示。在先導型減壓閥遙控口接入遠程調壓閥和二位二通電磁閥。
圖6-8 減壓回路
