本文興迪源機械帶來液壓調壓回路的應用場合、設計禁忌及注意事項。
一、控制閥的使用壓力、流量，不要超過其額定值。
控制閥的使用壓力、流量超過了其額定值，就易引起液壓卡緊和液動力，對控制閥工作品質產生不良影響。
二、避免溢流閥的設定壓力不當導致液壓缸運動速度達不到要求。

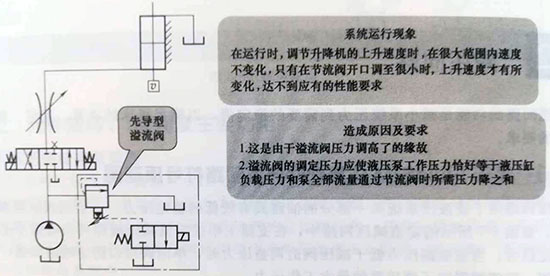

如圖6-4所示系統，回路要求升降式運動平穩，速度調節工作范圍大，活塞可停止在任意位置。
圖6-4位移升降機液壓系統
三、避免調定參數不當，導致系統運行時油溫過高。

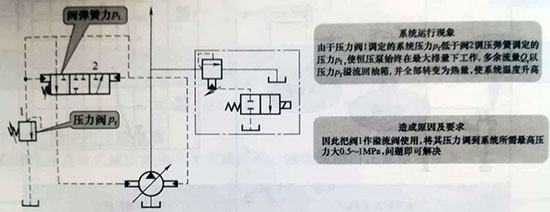

如圖6-5所示，系統由于壓力閥1調定的系統壓力pr小于閥2調壓彈簧調定的壓力pt,使系統溫度升高。
圖6-5恒壓泵動力源回路
四、避免溢流閥回油液流波動。

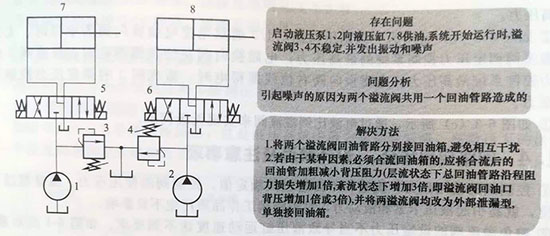

如圖6-6所示的液壓系統中，壓力沖擊、背壓等流體波動直接作用在先導閥的錐閥上，于是控制容腔中的壓力也隨之增高，并使之出現沖擊與動，導致溢流閥調定壓力不穩定，并易激起振動和噪聲。
圖6-6 雙泵液壓系統工作原理圖
1,2—液壓泵；3,4—溢流閥；5,6—換向閥；7,8—液壓缸
