液壓系統原理圖是有很多用符號表示的液壓元件組成的，要想看懂液壓系統原理圖，了解各個液壓元件對應的圖形符號是必須的。本文興迪源機械帶來液壓系統圖紙符號大全及讀懂液壓系統圖的步驟。

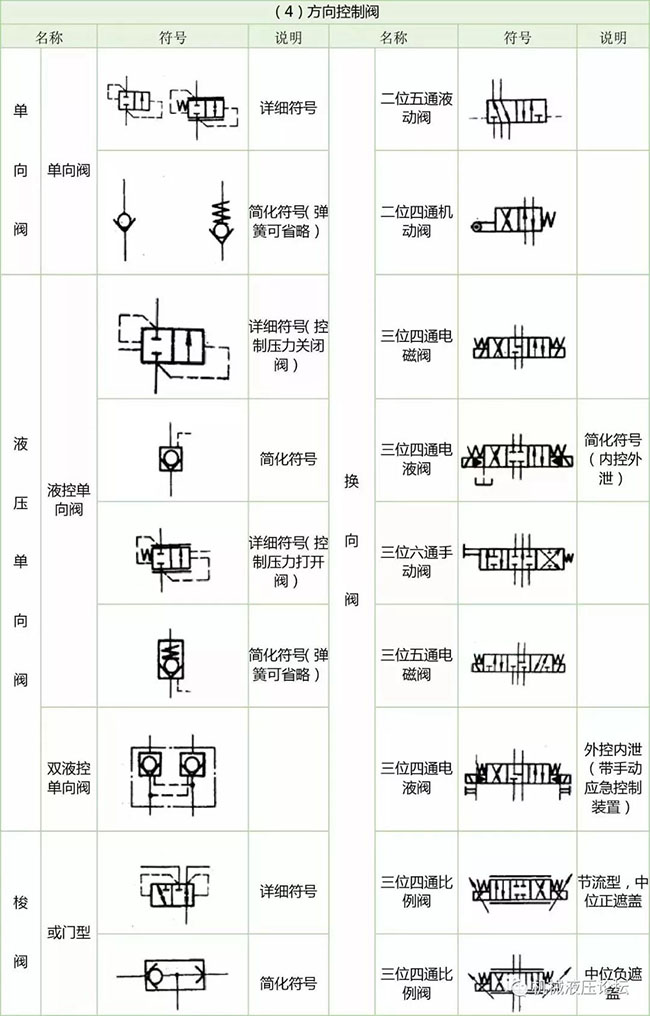

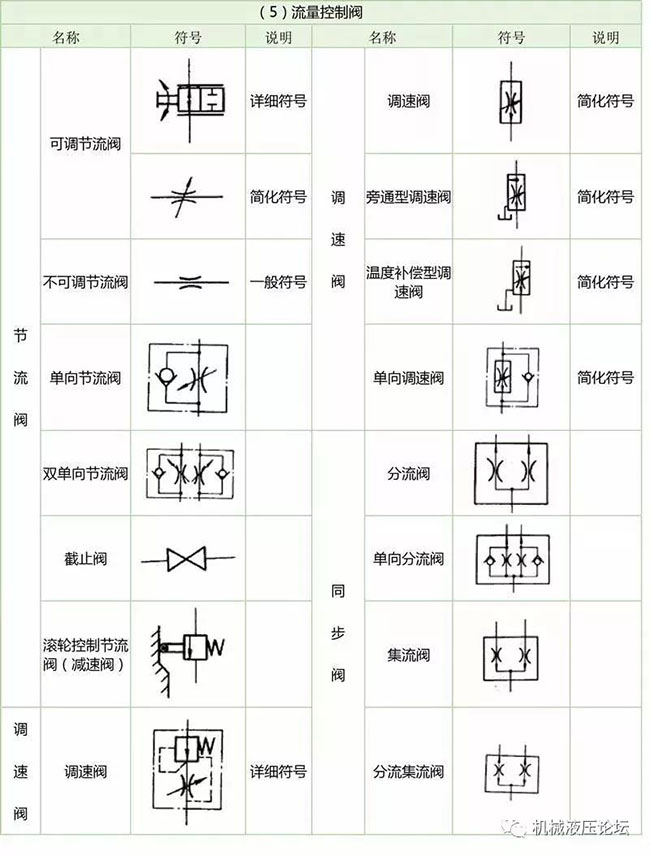

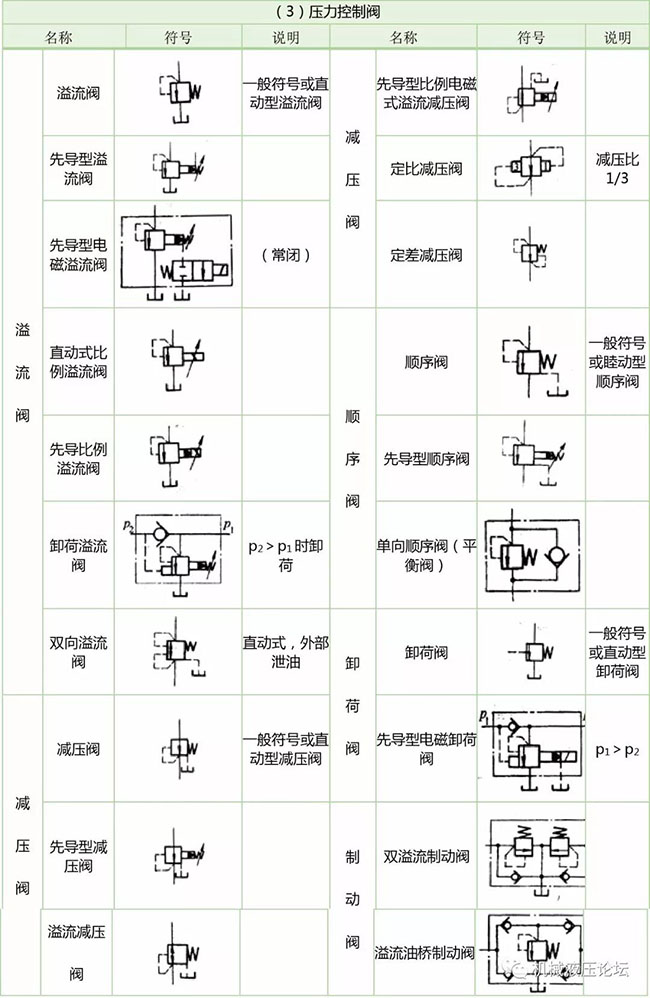

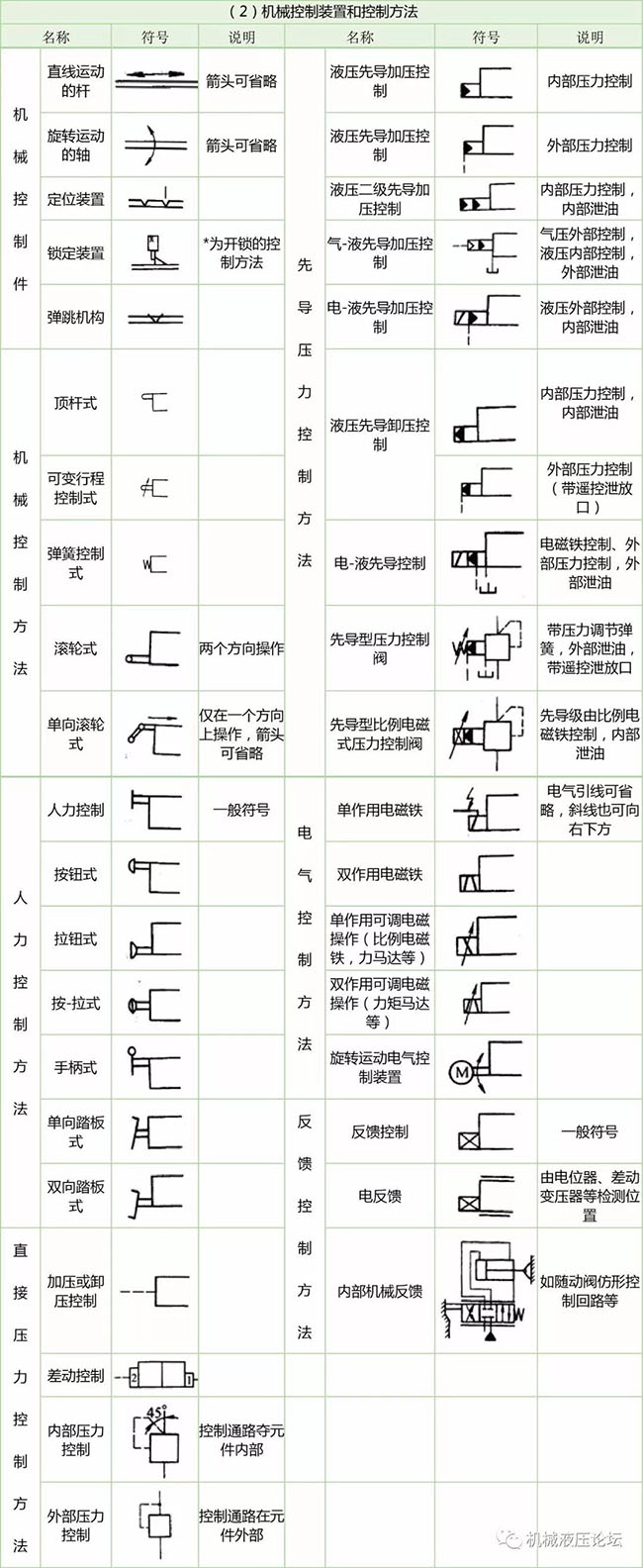

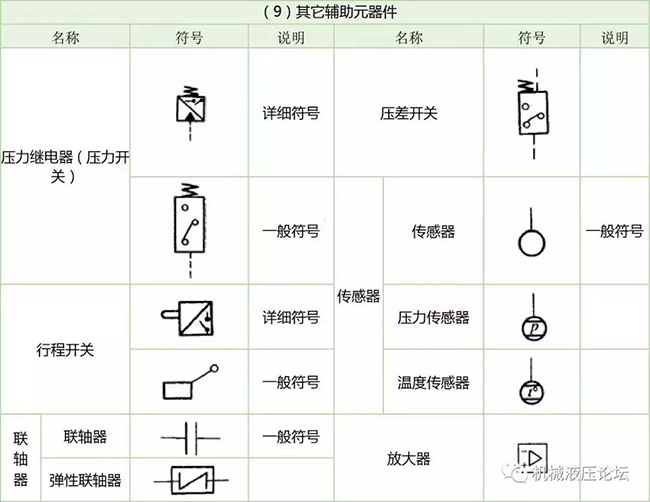

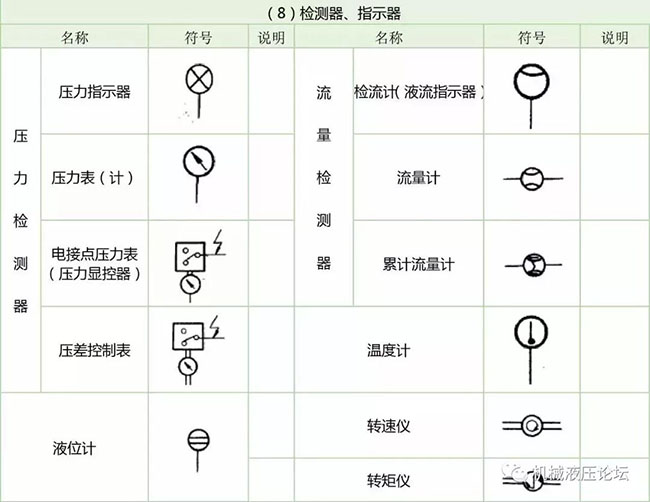

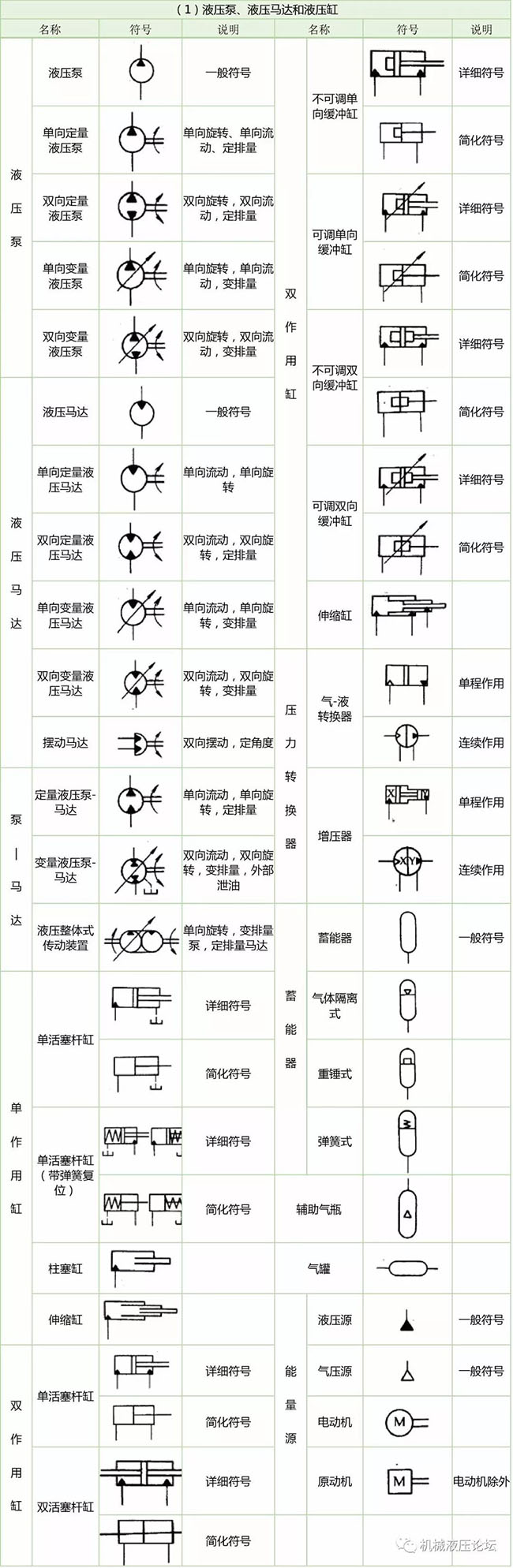

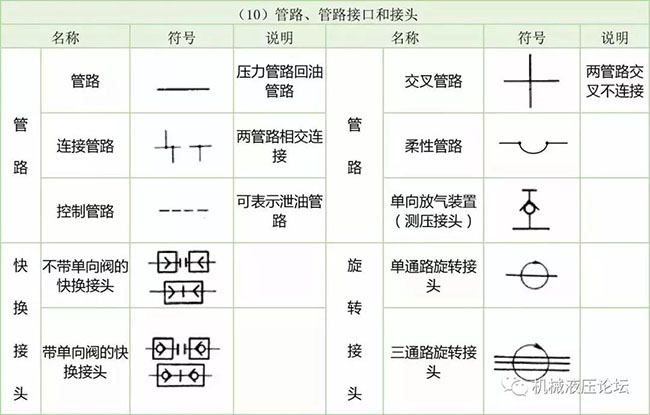

一、液壓系統圖紙符號大全：
液壓系統原理圖是有很多用符號表示的液壓元件組成的，要想看懂液壓系統原理圖，了解各個液壓元件對應的圖形符號是必須的，如果也遇到過在看液壓系統原理圖時，有那么幾個液壓符號不太確定代表什么元件，那你就來對了，這里收集了很多液壓符號，趕緊收藏吧，以后用得上。
二、液壓系統圖紙符號大全：
1）了解設備對液壓系統的要求：
1、了解系統的工作任務；
2、了解系統的工作要求；
3、了解系統的動作循環。
2）粗略分析系統，整理和簡化油路：
瀏覽液壓系統原理圖 ，初步確定組成液壓系統的基本回路和各組成元件，然后簡化油路，分析元件功能及整理元件，重新繪制原理圖。
3）根據設備對液壓系統的要求，以執行元件為中心，將系統分解為若干個子系統；
4）對各子系統中的液壓基本回路進行分析，并根據對執行元件的動作要求，參照有關說明和電磁鐵動作循環表，逐塊讀懂各子系統；
5）根據設備中各執行元件間互鎖、同步、順序動作和防干擾等要求，分析各子系統之間的聯系，并進一步讀懂系統是如何實現這些要求的；
6）在全面讀懂整個系統的基礎上，從系統的組成結構和工作原理上歸納總結整個系統的特點，以加深對系統的理解。（主要從系統實現動作切換和動作循環的方式、調速方式、節能措施、變量方式、控制精度以及子系統的連接方式等方面進行總結）
