機動換向閥又稱行程閥，主要用來控制液壓機械運動部件的行程，它借助于安裝在工作臺上的擋鐵或凸輪來迫使閥芯移動，從而控制油液的流動方向。本文興迪源機械帶來二位二通機動換向閥結構及行程閥的快進-工進速度換接回路的工作原理。
一、二位二通機動換向閥結構：
機動換向閥又稱行程閥，主要用來控制液壓機械運動部件的行程。它借助于安裝在工作臺上的擋鐵或凸輪來迫使閥芯移動，從而控制油液的流動方向，機動換向閥通常是二位的，有二通、三通、四通和五通幾種，其中二位二通、三通機動換向閥又分常閉和常開兩種。如圖5-23所示為二位二通機動換向閥，機動換向閥結構簡單、動作可靠，換向位置精度高常用于要求換向性能好、布置方便的場合。

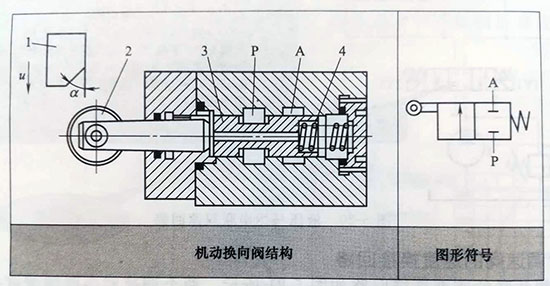

圖5-23二位二通機動換向閥結構及圖形符號
1一行程擋塊;2—滾輪;3一閥芯;4一彈簧
二、行程閥的快進-工進速度換接回路工作原理：
圖5-24所示的用行程閥的快慢速換接回路中,當4/2電磁換向閥電磁線圈得電,左位接入工作狀態時,液壓缸活塞桿快進,至活塞桿機械結構壓下2/2機控行程閥時,行程關閉,液壓缸右腔的油液經節流閥流回油箱,液壓缸活塞桿轉為慢速工進；當4/2電磁換向閥電磁線圈不得電時,右位接入工作狀態,壓力油經單向閥進入液壓缸的右腔,左腔直接回油箱,液壓缸活塞桿快速返回。

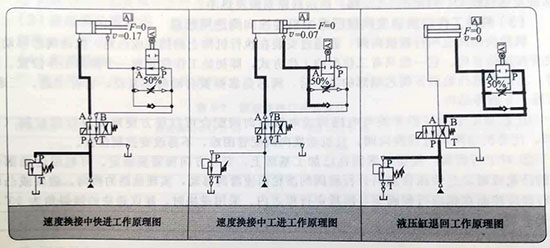

圖5-24 快進-工進速度換接回路工作原理圖
重點說明
1）常態位時,閥芯3在彈簧4的作用下，把進油口P與出油口A切斷。
2）當行程擋塊1將滾輪2壓下時，P口與A口接通。
3）當擋塊1脫開滾輪2時,閥芯3在彈簧4的作用下恢復常態位。
4）改變擋塊斜面的角度α或凸輪外廓的形狀可改變閥芯移動的速度，從而調節換向過程的時間。
