使用液壓操縱閥件，能實現遠距離操縱，而且在電氣控制有危險的地方也可安全使用。本文興迪源機械帶來液控換向閥的方向控制回路設計和設計禁忌。
一、液控換向閥的方向控制回路設計：

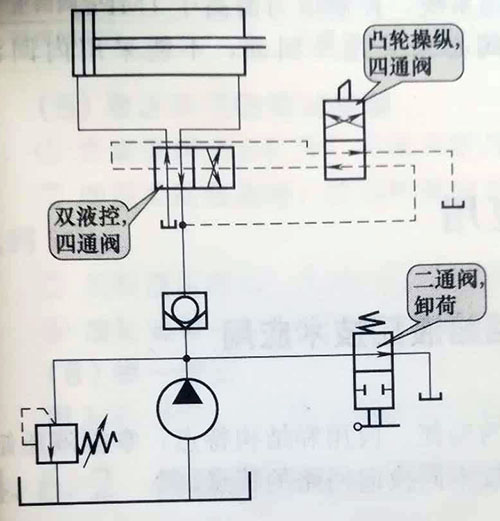

使用液壓操縱閥件，能實現遠距離操縱，而且在電氣控制有危險的地方也可安全使用。凸輪操縱的油壓控制回路如圖4-35所示，以凸輪操縱四通閥來控制液壓換向閥，使活塞往復壇動，當使二通閥打開時，液壓泵就卸荷。
圖4-35凸輪操縱的液壓控制回路
二、液控換向閥的設計禁忌：
1）使用場合的要求。液控回路中的液動閥適用于換向時間可調或大流量換向(閥芯行程長)的場合。
2）換向回路中液動閥的選擇禁忌。選擇控制閥的依據是系統的最高壓力和通過閥的實際流量以及安裝方式等，確定通過液動閥的實際流量時要注意通過的流量與油路串、并聯的關系。油路串聯式系統的流量即為油路中各處所通過的流量；油路并聯且各油路同時工作時系統的流量等于各條油路通過流量的和。
3）注意單活塞桿液壓缸兩腔回油的差異?；钊馍旌蛢瓤s時的回油流量是不同的，內縮時無桿腔回油流量與外伸時有桿腔的流量之比，等于兩腔活塞面積之比。
4）控制閥的使用壓力、流量，不要超過其額定值，液動閥的使用壓力，流量超過了其額定值，就會引起液壓卡緊和液動力，對液動閥工作品質產生不良的影響。
5）當采用電液換向閥時，注意液動閥的中位機能。當液動閥中位機能為M、H、Y型時，啟動系統運行，電液換向閥的控制油路也無壓力，當電液閥中的電磁閥換向后，控制液不能推動液動閥換向。
