壓力繼電器是一種將液壓系統的壓力信號轉換為電信號輸出的元件，其作用是實現執行元件的順序控制或安全保護。本文興迪源機械帶來液壓元件之壓力繼電器的結構、原理及主要功用。
一、壓力繼電器的結構原理：
如圖6-13所示為柱塞式壓力繼電器。主要零件包括柱塞1、頂桿2、調節螺母3、電氣微動開關4。壓力油作用在柱塞下端，液壓力直接與彈簧力比較，當液壓力大于或等于彈簧力時，柱塞向上移壓微動開關觸頭，接通或斷開電氣線路。

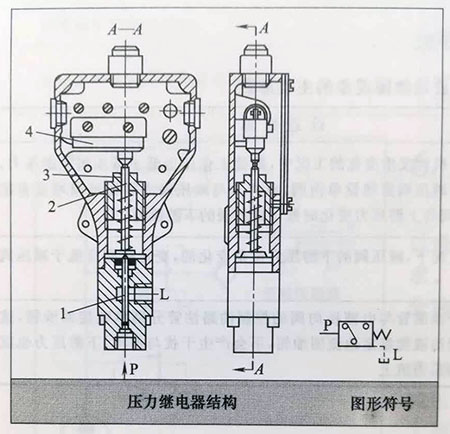

圖6-13柱塞式壓力繼電器結構、圖形符號
1一柱塞；2一頂桿；3一調節爆母；4一微動開關
二、壓力繼電器使用注意事項、常見故障及診斷方法：
1）根據具體用途和系統壓力選用適當結構的壓力繼電器，為了保證壓力繼電器動作靈敏，避免低壓系統選用高壓壓力繼電器。
2）應按照制造廠的要求，以正確方位安裝壓力繼電器。
3）按照所要求的電源形式和具體要求對壓力繼電器中的微動開關進行接線。
4）壓力繼電器調壓完畢后，應鎖定或固定其位置，以避免受振動后變動。
5）常見故障及診斷排除方法如下文所示：
1、故障現象一：
壓力繼電器失靈。
故障原因：
1.微動開關損壞不發信號；
2.微動開關發信號，但調節彈簧永久變形、壓力-位移機構卡阻、感壓元件失效。
排除方法：
1.修復或更換；
2.更換彈簧；拆洗壓力-位移機構；拆檢和更換失效的感壓元件（彈簧管、膜片，波紋管等）。
2、故障現象二：
壓力繼電器靈敏度降低。
故障原因：
壓力-位移機構卡阻。
排除方法：
拆檢或更換閥芯；泄油口接油箱并降低油背壓。檢查更換彈簧。
