速度換接回路是使液壓執行元件在一個工作循環內從一種運動速度換接到另一只運動速度，這種轉換不僅包括從快速轉慢速，也包括兩個慢速之間的轉接。在變換執行元件速度時，換接過程要求平穩，精度高。按切換前后速度的不同，有快速-慢速、慢速-慢速的換接。
一、用行程閥的快慢速換接回路：
如圖5-18所示為用行程閥控制的快、慢速度換接回路。

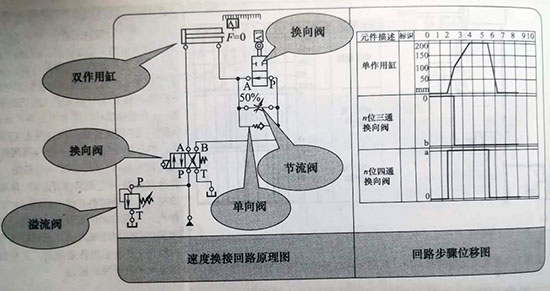

圖5-18快進-工進速度換接工作原理圖
將行程閥改用電磁閥,通過擋塊壓下電氣行程開關來操作,也可實現快慢速換接。雖然閥的安裝靈活,但速度換接的平穩性、可靠性和換接精度相對較差 。
二、液壓馬達井聯雙速回路：
如圖5-19所示。

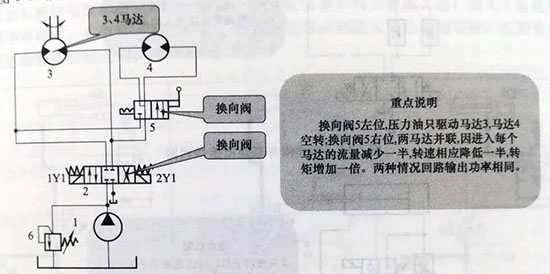

圖5-19液壓馬達并聯雙速換接回路
三、液壓馬達串聯雙速回路：
如圖5-20所示。

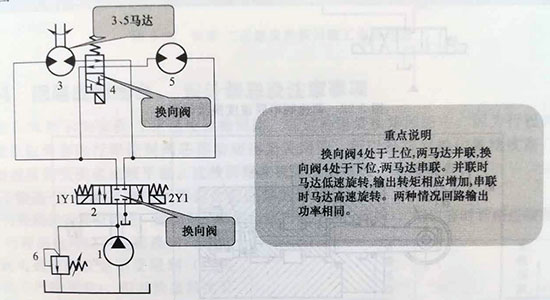

圖5-20液壓馬達串聯雙速回路
四、兩個調速閥的速度換接回路 ：
兩個調速閥并聯的速度換接回路如圖5-21所示,兩個調速閥串聯的速度換接回路如圖 5-22所示。

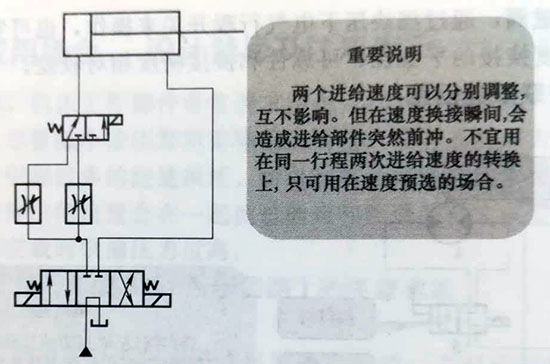

圖5-21調速閥并聯速度換接回路

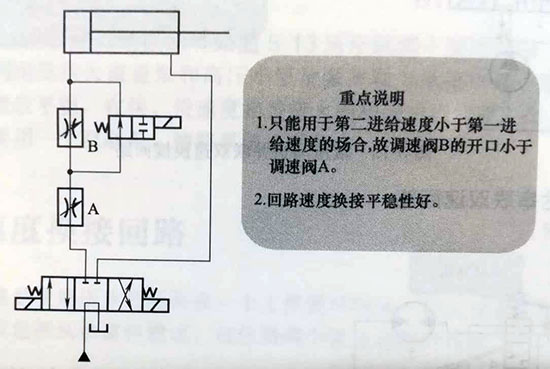

圖5-22調速閥串聯速度換接回路
