為了提高生產率，機床工作部件常常要求實現空行程(或空載)的快速運動。這時要求流量大而壓力較低，盡量減小液壓泵所需輸出的流量，或者雖然加大了液壓泵的流量，但在工作運動時又不至于引起過多的能量損耗。所以在差動回路中，選擇閥和管道時，要按照泵的流量和缸的有桿腔排出的流量合在一起流過的閥和管道的合成流量來選擇規格，否則會導致壓力損失過大，泵空載時供油壓力過高。
一、設計差動回路(如圖5-11所示回路)的注意事項：

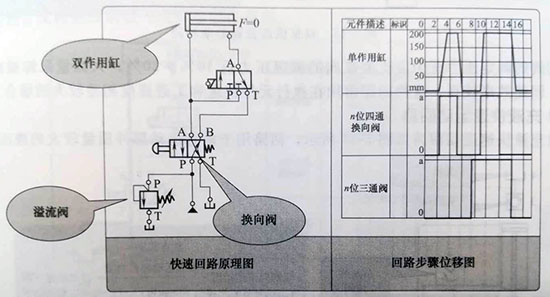

圖5-11差動快速回路
1）回路承受載荷小。
2）差動回路的閥和油管通道應按差動時的流量選擇，否則流動的液阻過大，會使液壓泵的部分油從溢流閥溢流回油箱，速度減慢，甚至不起差動作用。
3）速度換接時不夠平穩。
二、雙泵供油的快速運動回路(如圖5-13所示回路)的設計禁忌：

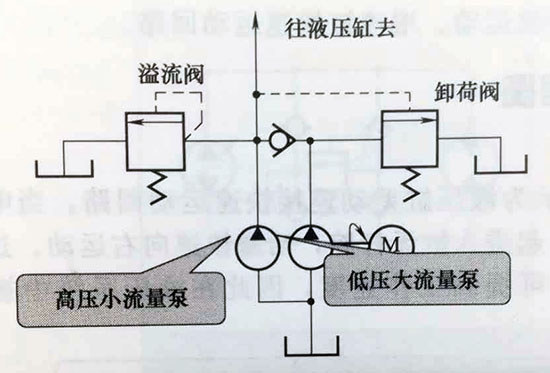

圖5-13雙泵供油快速運動回路
這種回路是利用低壓大流量泵和高壓小流量泵并聯為系統供油，功率利用合理、效率高，并且速度換接較平穩，在快、慢速度相差較大的機床中應用很廣泛。
注意：回路要用一個雙聯泵，油路系統也稍復雜。
