液壓快速運動回路又稱液壓增速回路,其功能在于使液壓執行元件在空載時獲得所需的高速度, 縮短空行程運行時間,以提高系統的工作效率或充分利用功率。本文興迪源機械帶來液壓雙泵供油快速運動回路及充液快速運動回路的符號原理圖。
一、液壓雙泵供油快速運動回路的符號原理圖：

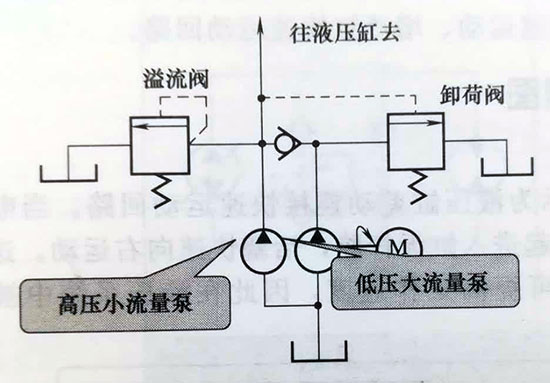

如圖5-13所示為雙泵供油快速運動回路。
圖5-13 雙泵供油快速運動回路
重點說明：
1、外控順序閥（卸荷閥）和溢流閥分別設定雙泵供油和小流量泵供油時的最高工作壓力。
2、當系統壓力低于卸荷閥的壓力時，兩泵同時向系統供油—活塞快速運動。
3、系統壓力不小于卸荷閥的調定壓力時，大流量泵通過卸荷閥卸荷，單向閥自動關閉，只有小流量系供油一活塞慢速運動。
卸載閥的調定壓力至少應比溢流閥的調定壓力低10%~20%，大流量泵卸載減少了動力消耗，回路效率較高。這種回路常用在執行元件快進和工進速度相差較大的場合。
二、液壓充液快速運動回路的符號原理圖：

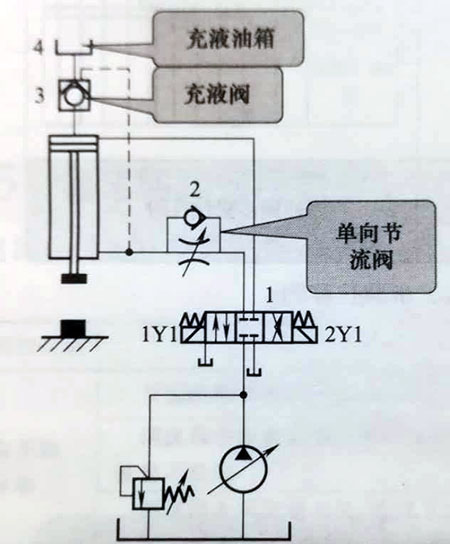

自重充液快速運動回路如圖5-14所示，回路用于垂直運動部件質量較大的液壓機系統。
圖5-14自重充液快速運動回路
重點說明：
1）活塞向下運動時，由于運動部件自重導致活塞快速下降(由單向節流間控制下降速度)，此時因液壓泵供油不足，液壓缸上腔出現負壓，充液油箱4通過液控單向閥3(充液閥)向缸的上腔補油。
2）當運動部件接觸工件負載增加時缸的上腔壓力升高，閥3關閉，此時只靠液壓泵供油，活塞運動速度降低。
3）回程時，液壓缸上腔一部分回油通過閥3進入充液油箱，一部分回油直接回油箱。
