  一、液壓制動回路的元件結構、原理及主要功用

  單向閥主要用以控制液壓系統中液流單方向的流動,常用的有普通單向閥和液控單向閥兩種。

  普通單向閥簡稱單向閥,如圖4-32所示,只允許液體沿一個方向通過,反向流通時則不通,因此又稱止回閥,要求正向液流通過時壓力損失小,反向截止時密封性能好。

  1)單向閥功用:

  如圖4-32(a)所示,右端進油P1,壓力油作用在閥芯右端,克服左端彈簧力使閥芯左移,閥口開啟,油液從左端流出P2;如圖4-32(b)所示,若左端進油,壓力油與彈簧同向作用,將閥芯緊壓在閥座孔上,閥口關閉,油液被截止。正向開啟壓力只需0.03~0.05MPa,反向截止時為線密封,且密封力隨壓力增高而增大,密封性能良好。開啟后進出口壓力差為0.2-0.3MPa。

  2)單向閥結構組成:

  如圖4-32(a)所示,普通單向閥由閥體、閥芯和彈簧等零件組成按閥芯形狀不同,普通單向閥有球閥式和錐閥式兩種。球閥閥芯結構簡單,但其反向截止時的密封性能略差,一般用于流量較小的場合;錐閥閥芯導向性好、密封可靠,應用較廣。

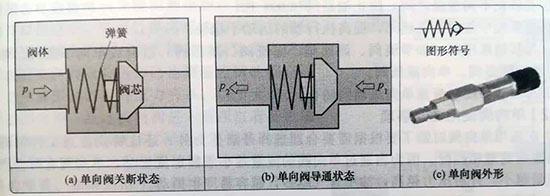

  圖4-32單向閥結構原理及外形符號

  二、液壓制動回路的典型回路工作原理

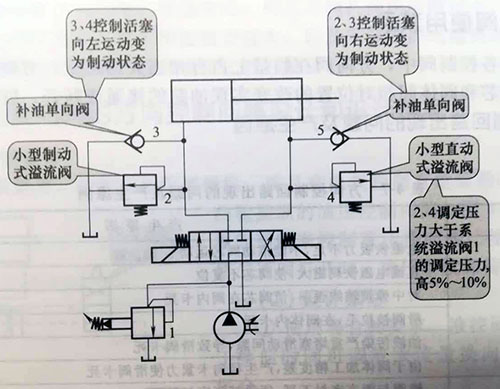

  以液壓缸制動回路(如圖4-33所示)說明制動回路工作原理。

  重點說明

  1)2、4為反應靈敏的小型溢流閥制動時緩和管路中的壓力沖擊;

  2)3、5為單向閥,制動時補油;

  3)活塞向右運動時突然制動,缸右腔由于運動部件的慣性而突然升高,超過4調定壓力,4打開溢流,緩和壓力沖擊,同時3為缸左腔補油;

  4)活塞向左運動時,2起緩沖、5起補油的作用。

  圖4-33液壓缸制動回路
